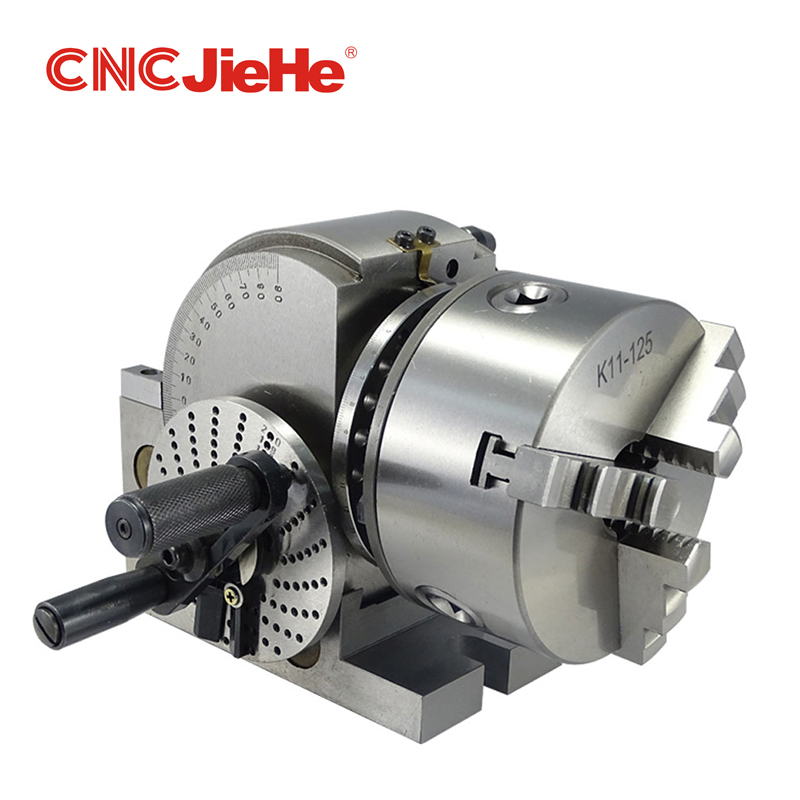

Cabeza de división de centro universal

El cabezal divisorio universal es un dispositivo de mecanizado de alta precisión ampliamente utilizado en frescas, máquinas de perforación y máquinas CNC. Puede indexar con precisión las piezas de trabajo a las posiciones angulares deseadas, lo que lo hace adecuado para procesar piezas complejas como engranajes, polígonos, unD Splines. El diseño de la cabeza divisoria universal enfatiza la alta precisión y la rigidez, asegurando la estabilidad y la precisión en diversas condiciones de mecanizado.

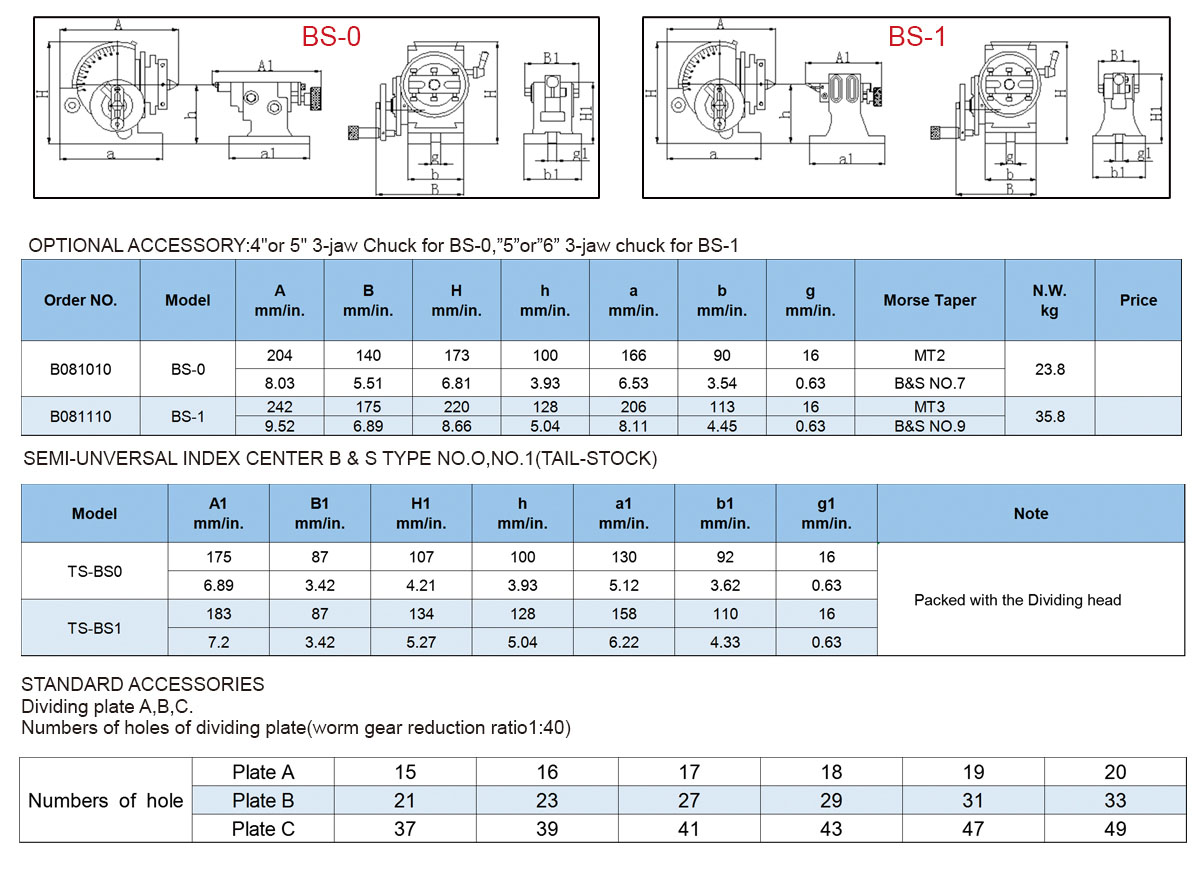

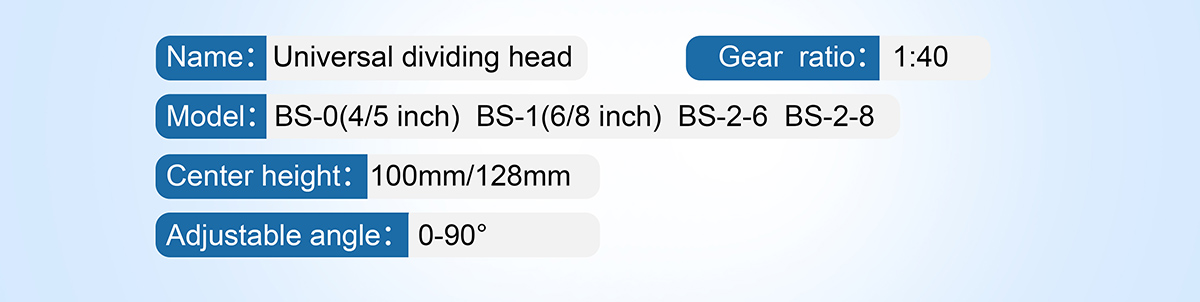

Parámetro de producto

Parámetro de producto

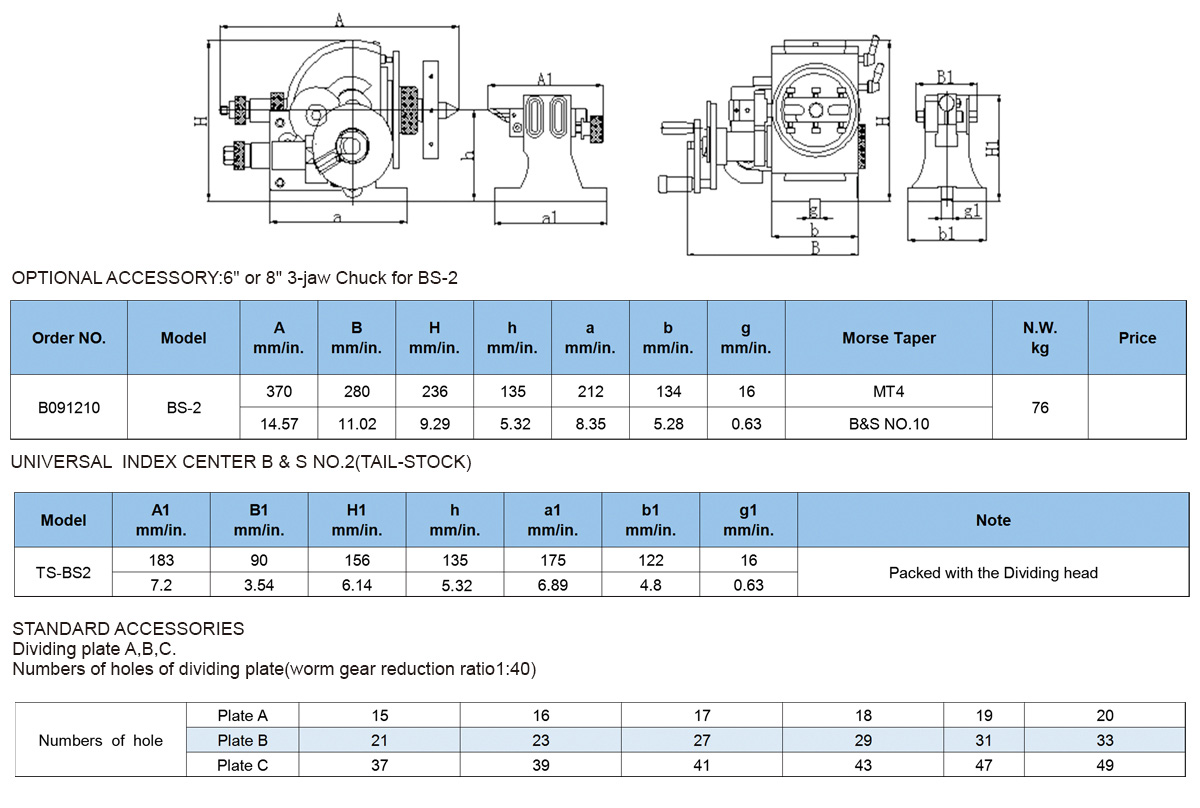

Información del producto

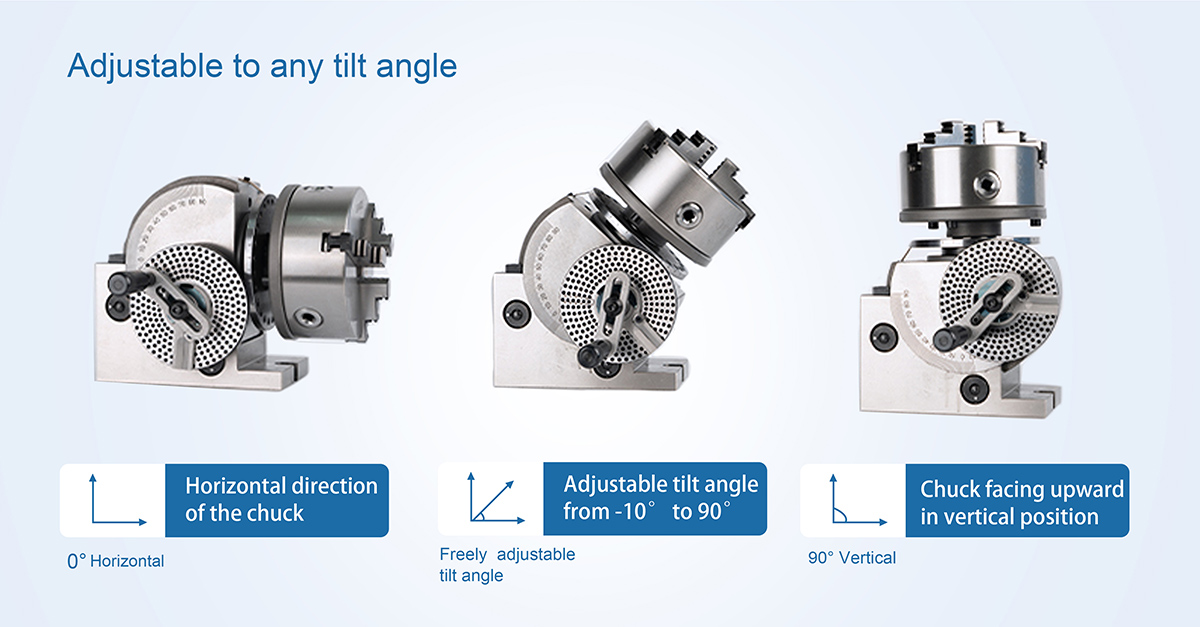

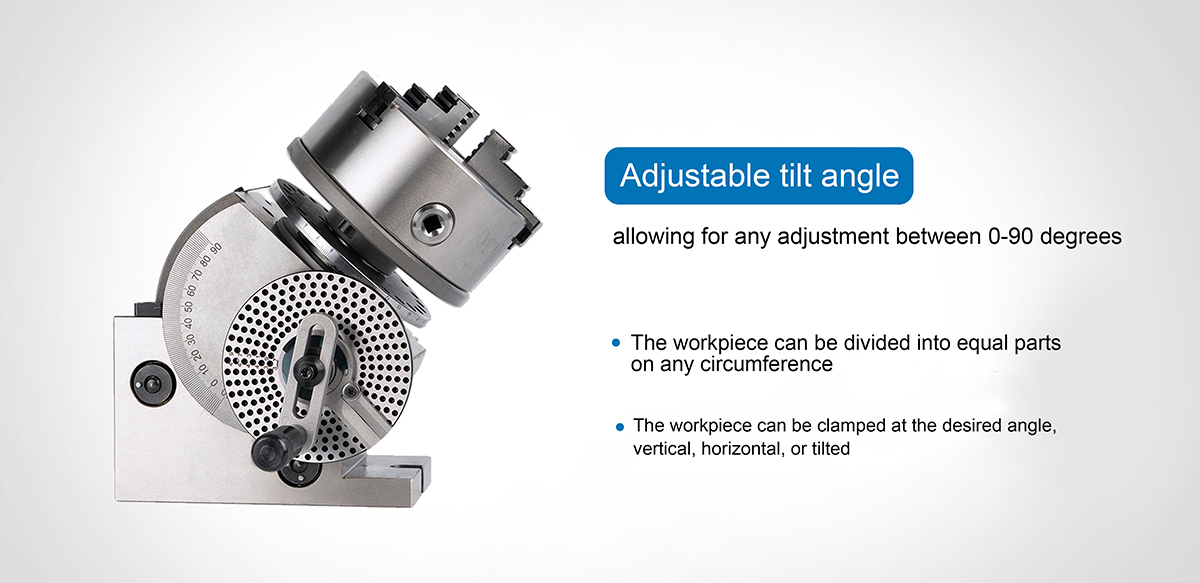

Ángulo de inclinación ajustable

La cabeza divisoria universal permite ángulos ajustables de 0 a 90 grados, proporcionando flexibilidad para diversas necesidades de mecanizado.

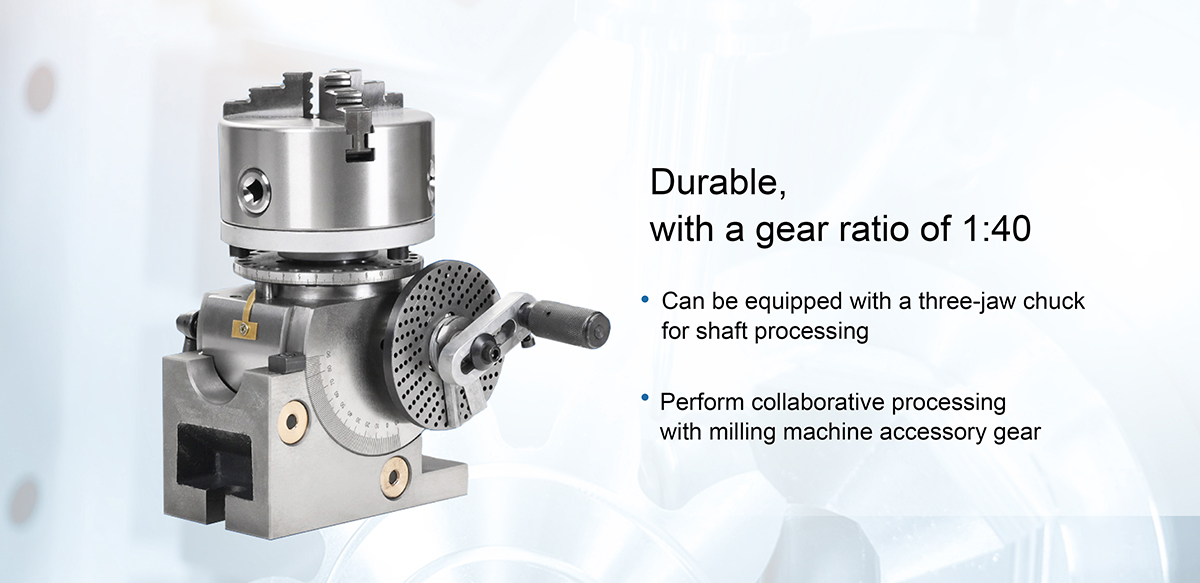

Cabeza divisoria universal con una relación de engranaje de 1:40

La cabeza divisoria universal presenta una relación de engranaje de 1:40, asegurando una alta precisión y estabilidad durante el proceso de indexación. AengranajeLa relación de 1:40 significa que por cada 40 vueltas de la cabeza divisoria, el huso gira una vez, permitiendo ajustes angulares finos. Este diseño es particularmente adecuado para tareas de mecanizado que requieren indexación de alta precisión, como mecanizado de engranajes y mecanizado de polígono.

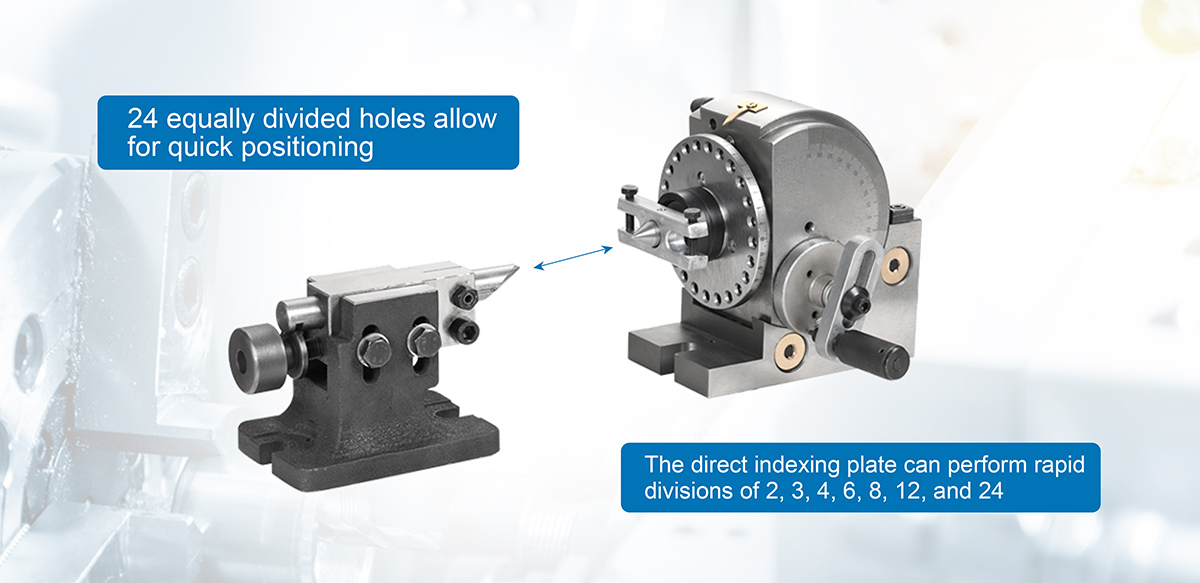

Cabeza divisoria universal con 24 agujeros de indexación

La cabeza divisoria universal está equipada con 24 agujeros de indexación, lo que permite una división rápida y precisa de piezas de trabajo en 24 partes iguales. Este diseño es adecuado para tareas de mecanizado que requieren indexación de alta precisión, como mecanizado de engranajes y mecanizado de polígono. Los 24 agujeros de indexación hacen que las operaciones sean más convenientes y mejoren significativamente la eficiencia de producción.

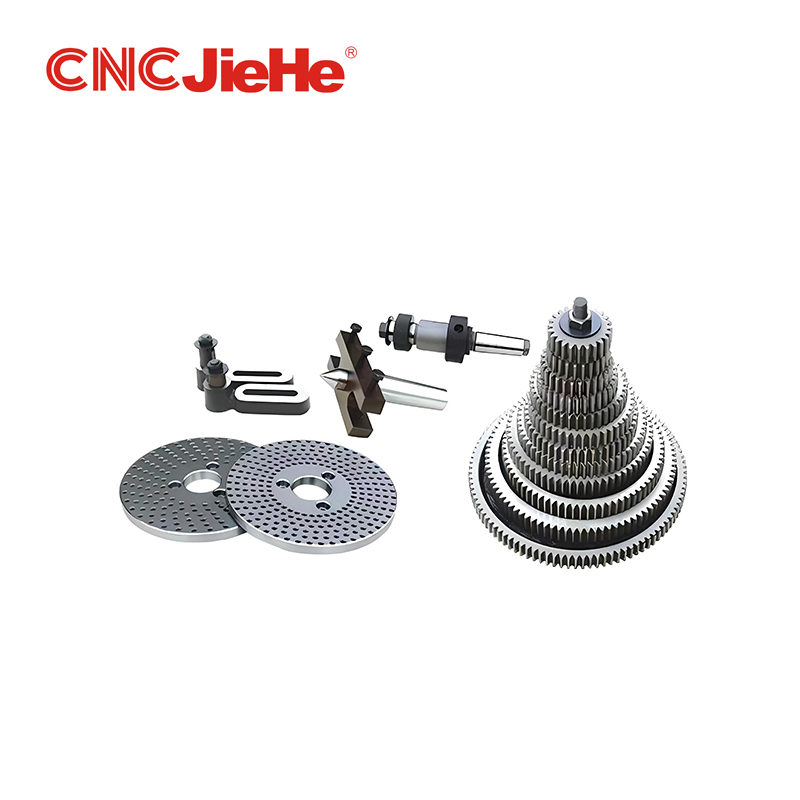

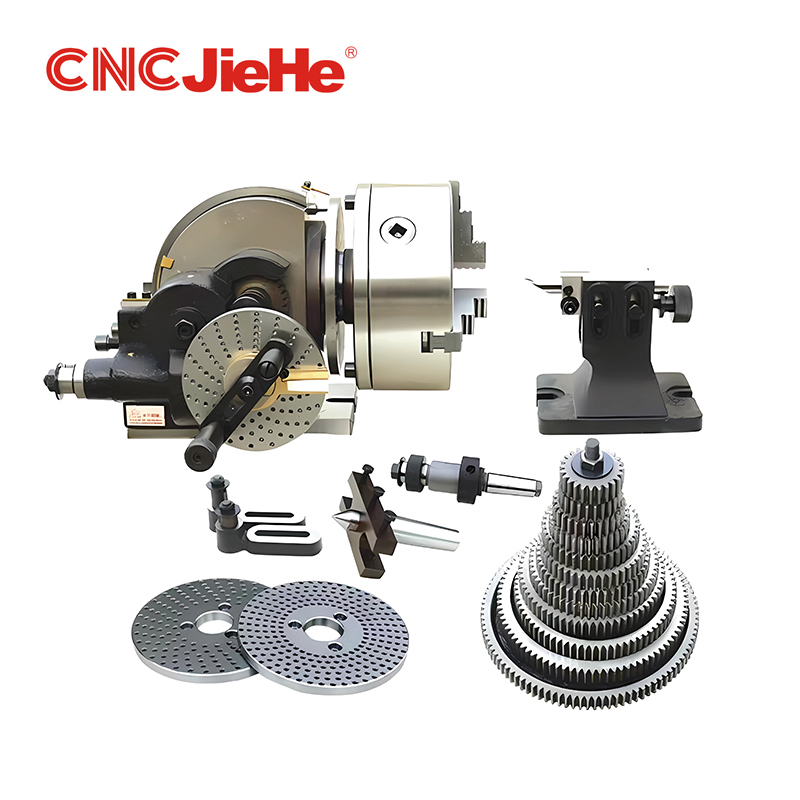

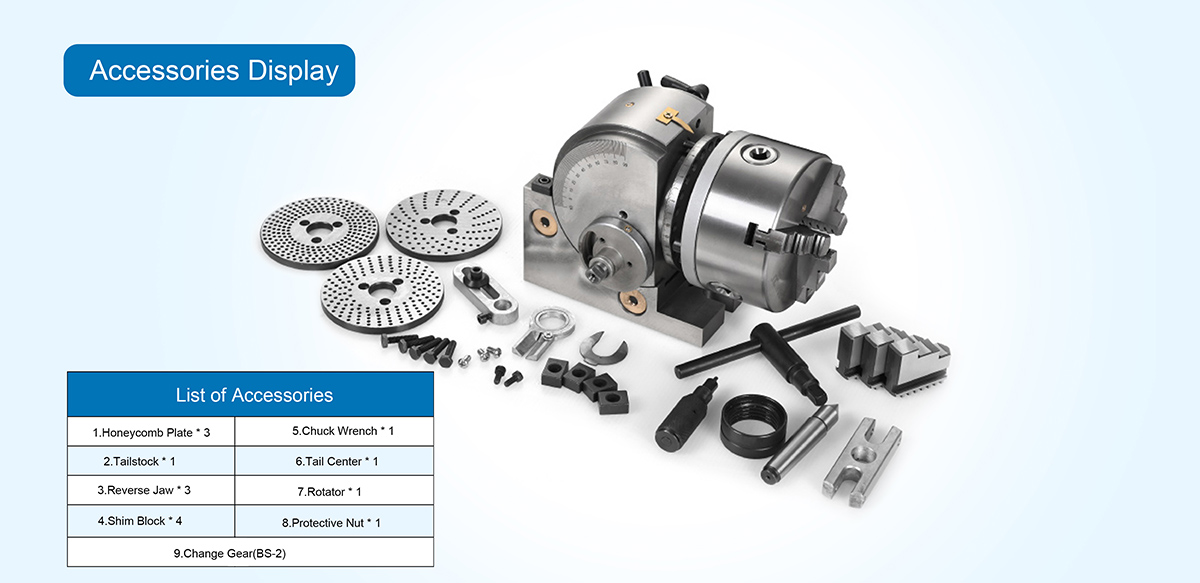

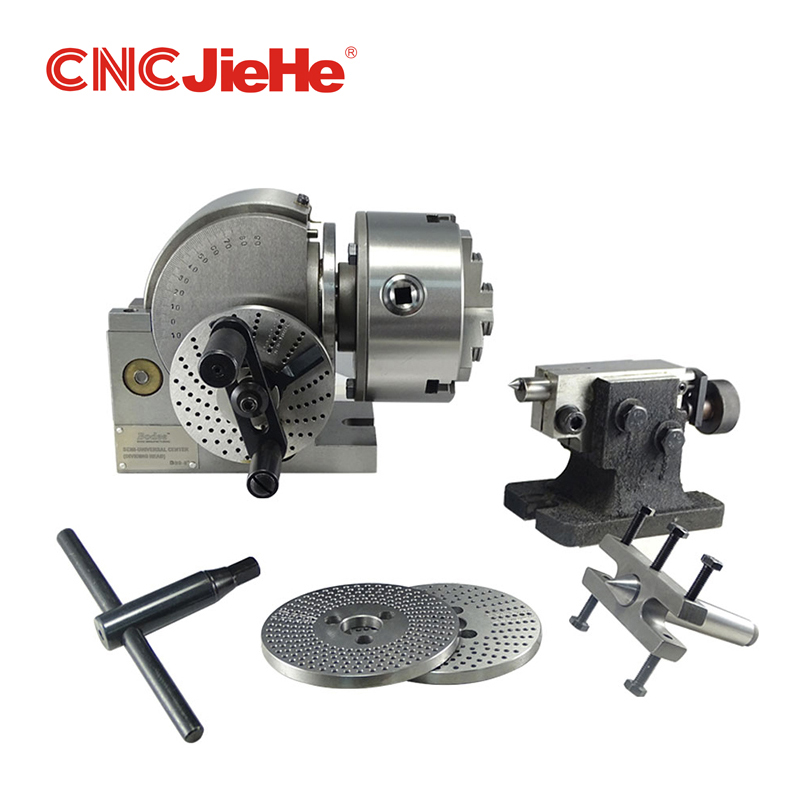

Visualización de accesorios de cabeza divisoria universal

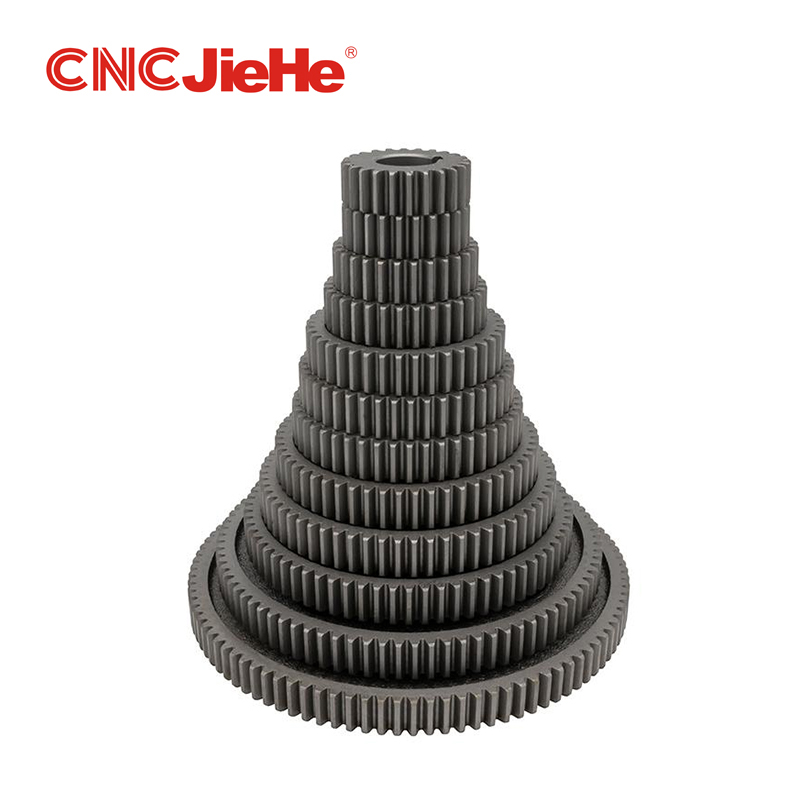

Los accesorios de la cabeza divisoria universal incluyen placas de indexación, volantes, dispositivos de bloqueo, contraportados, pasadores de reinicio de indexación rápida, anillos graduados, chucks de coleta y bases. Estos accesorios garantizan colectivamente la operación eficiente y la amplia aplicabilidad de la cabeza divisoria. Ya sea para el mecanizado de alta precisión o el procesamiento de piezas complejas, la cabeza divisoria universal proporciona un soporte de rendimiento confiable.

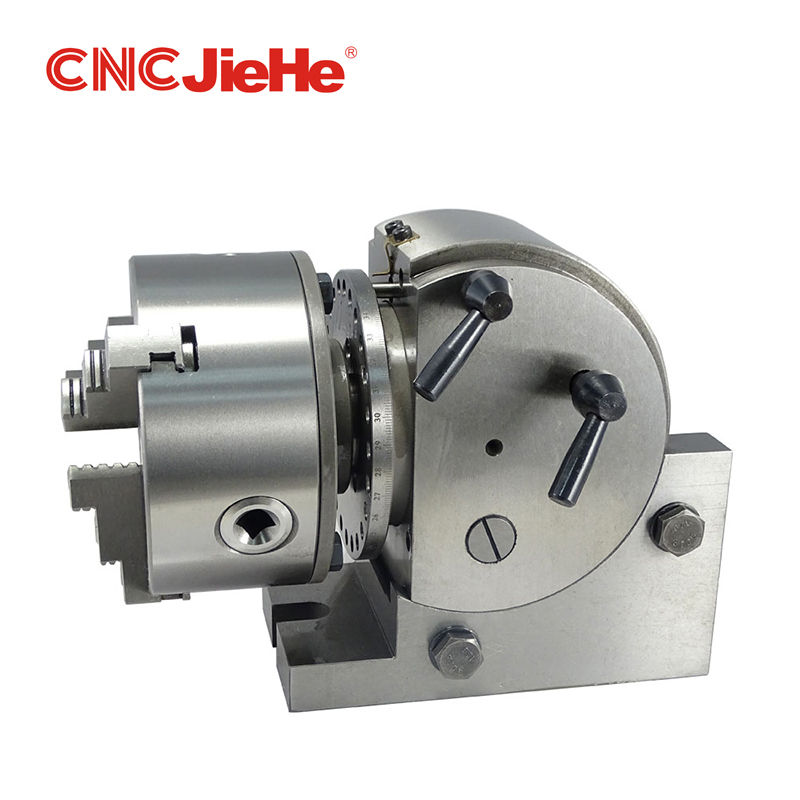

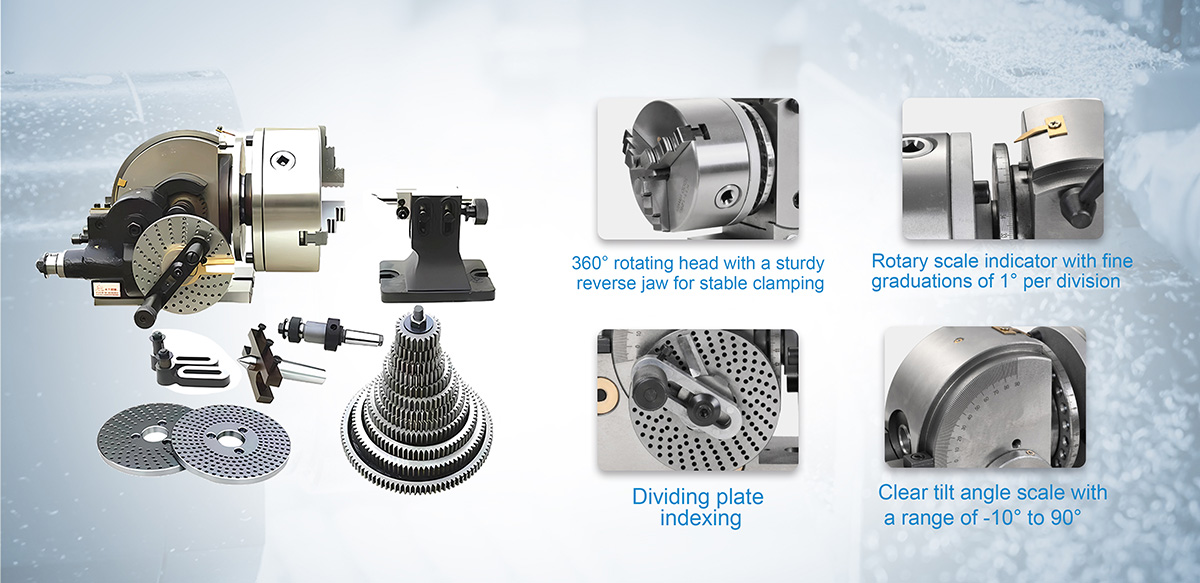

Visualización de detalles de la cabeza divisoria universal

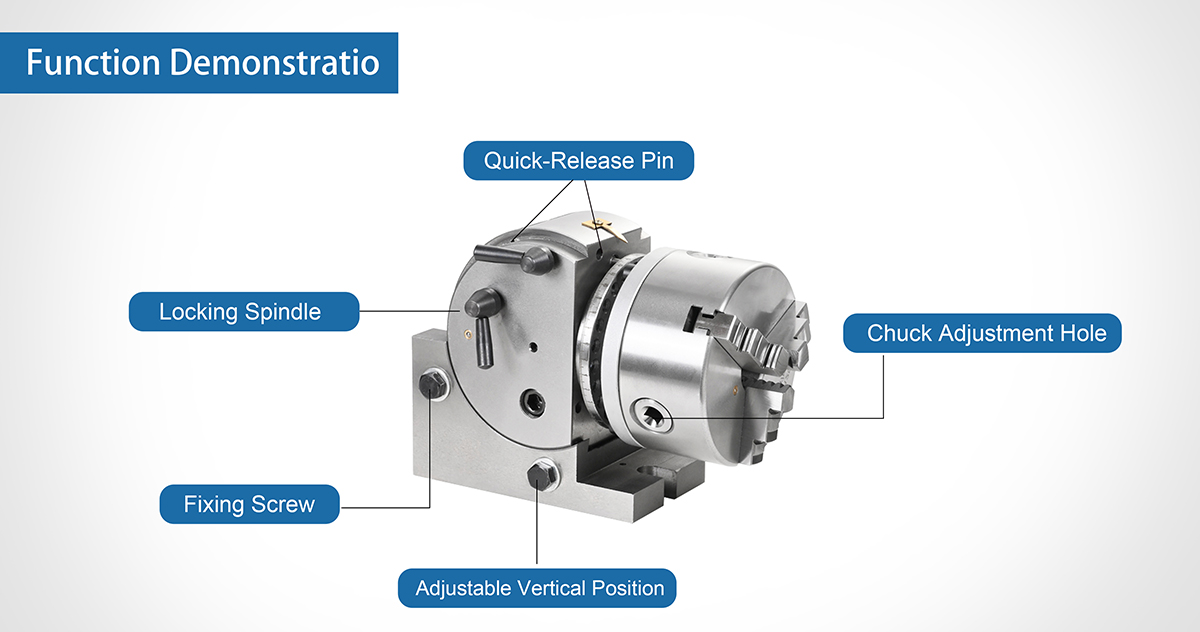

Demostración de la función de cabeza divisoria universal

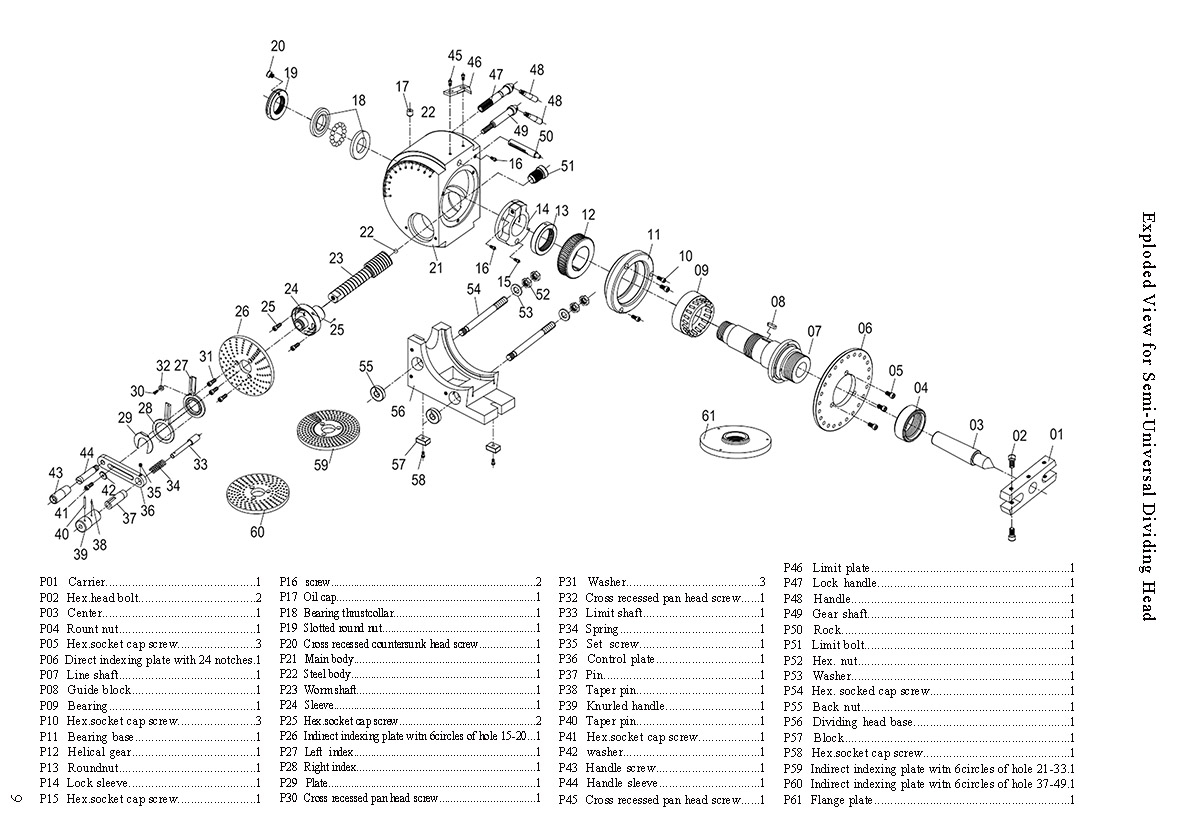

Diagrama 3D de cabeza divisoria BS-1

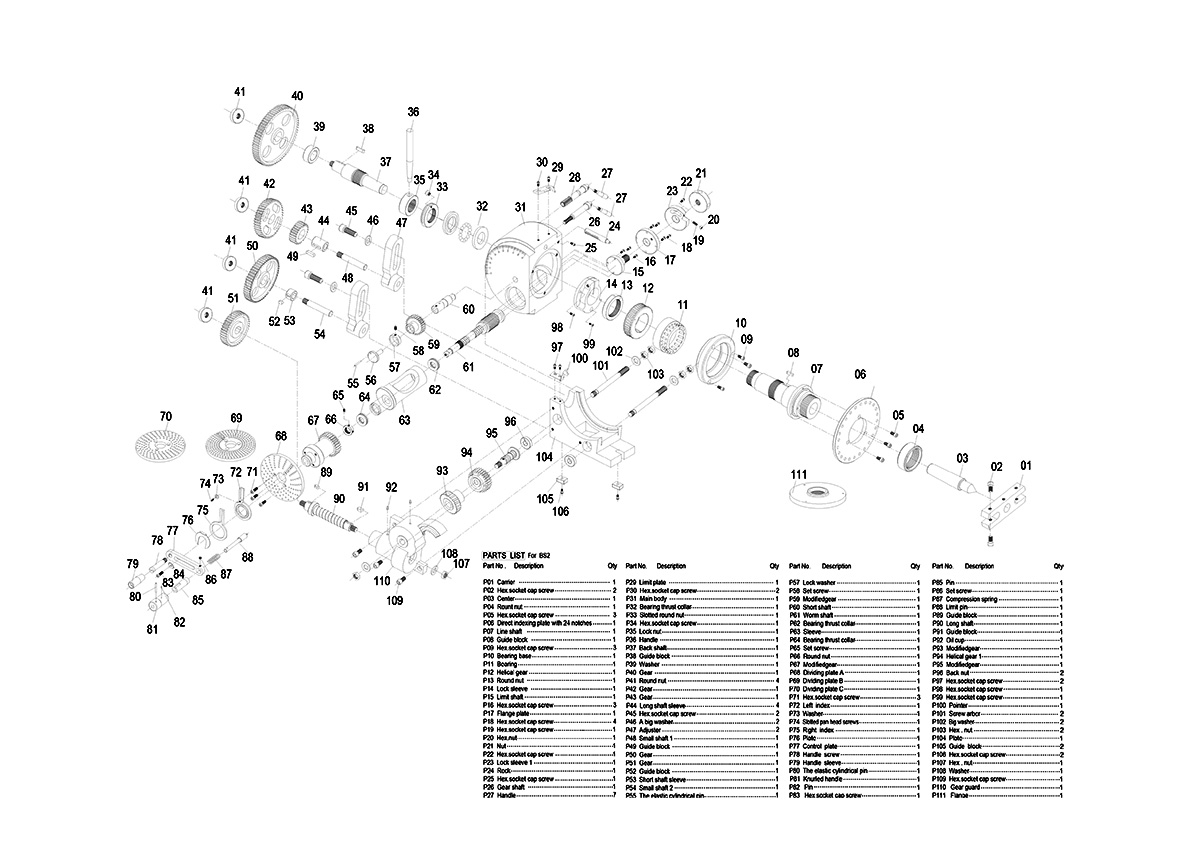

BS-2 DIVIDENTE DIAGRAMA 3D

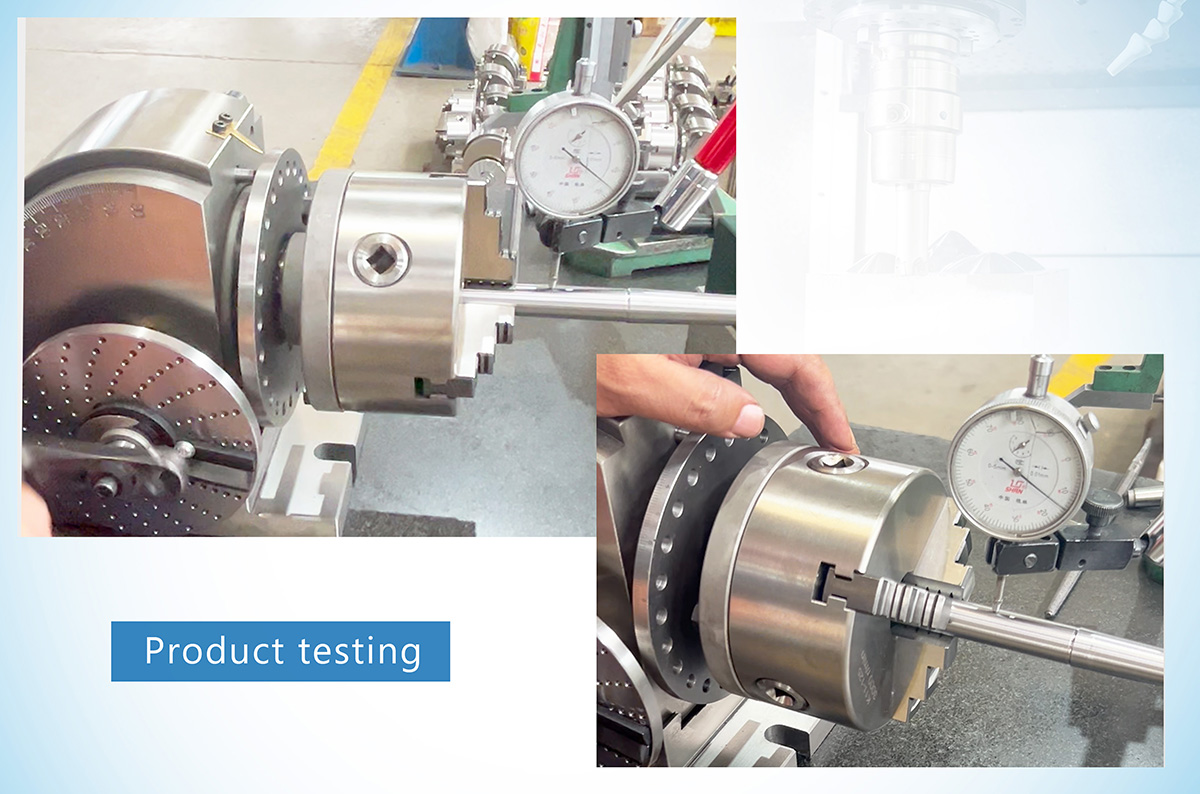

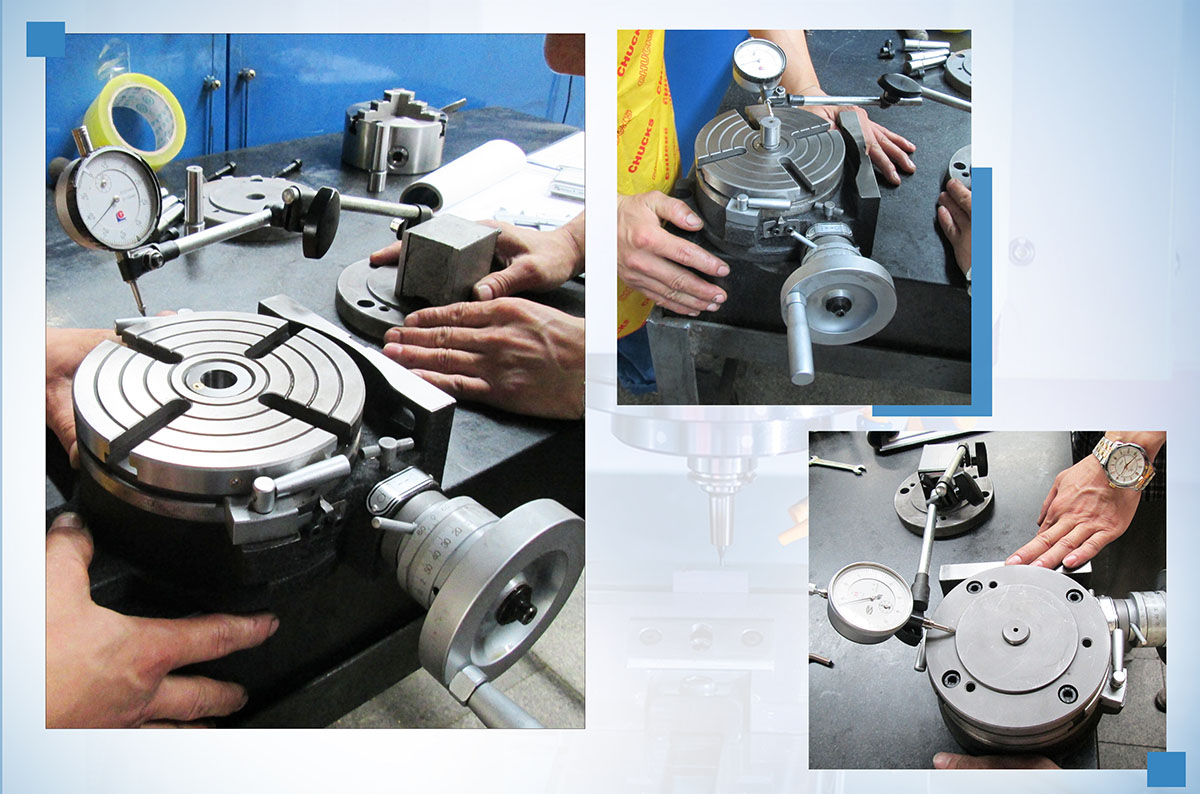

Inspección de calidad

Jiehe Machinery posee una fábrica líder de producción de titulares de herramientas y un centro de inspección y prueba en China, con una clasificación de capacidades de fabricación entre los mejores. Nuestros equipos de producción y prueba centrales incluyen Grob, Takisawa, Doosan, Haimer, Kelch, Zoller, Mitutoyo, etc., y también poseemos la gama completa de portavasos estándar y medidores de soporte de herramientas de Diebold alemán. El uso de estos equipos garantiza aún más la superioridad de nuestra eficiencia de producción y calidad del producto.

Tenemos una línea de producción inteligente, que garantiza la estabilidad de la calidad del producto y mejora en gran medida la eficiencia de producción.

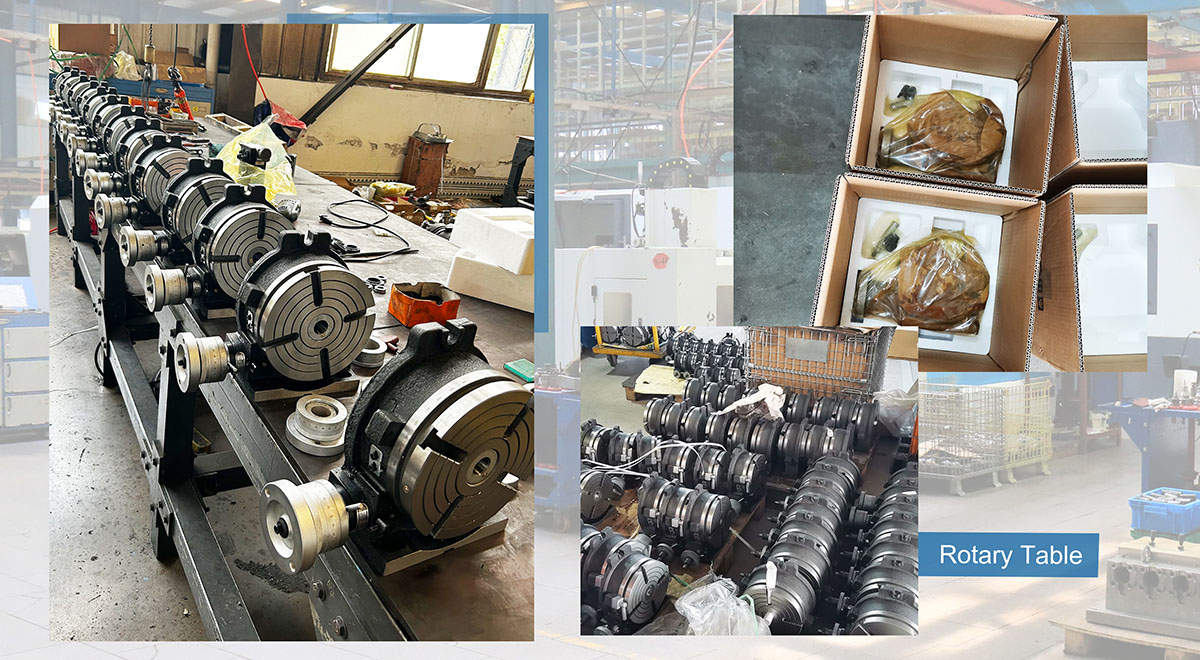

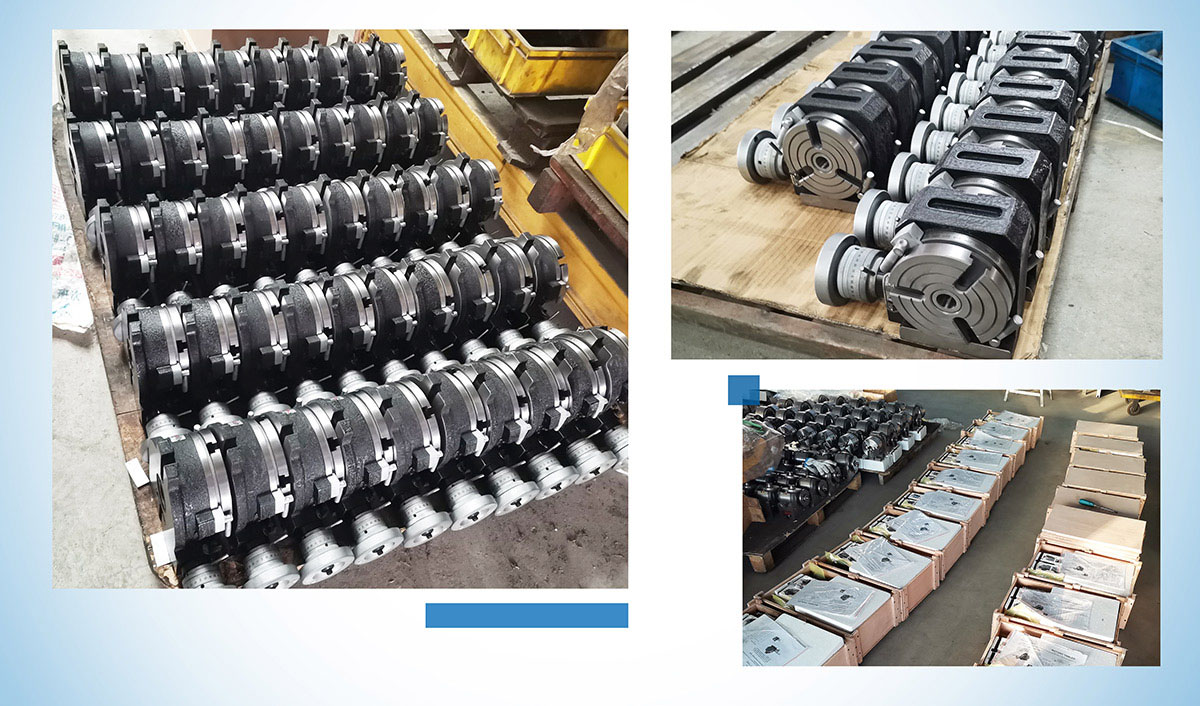

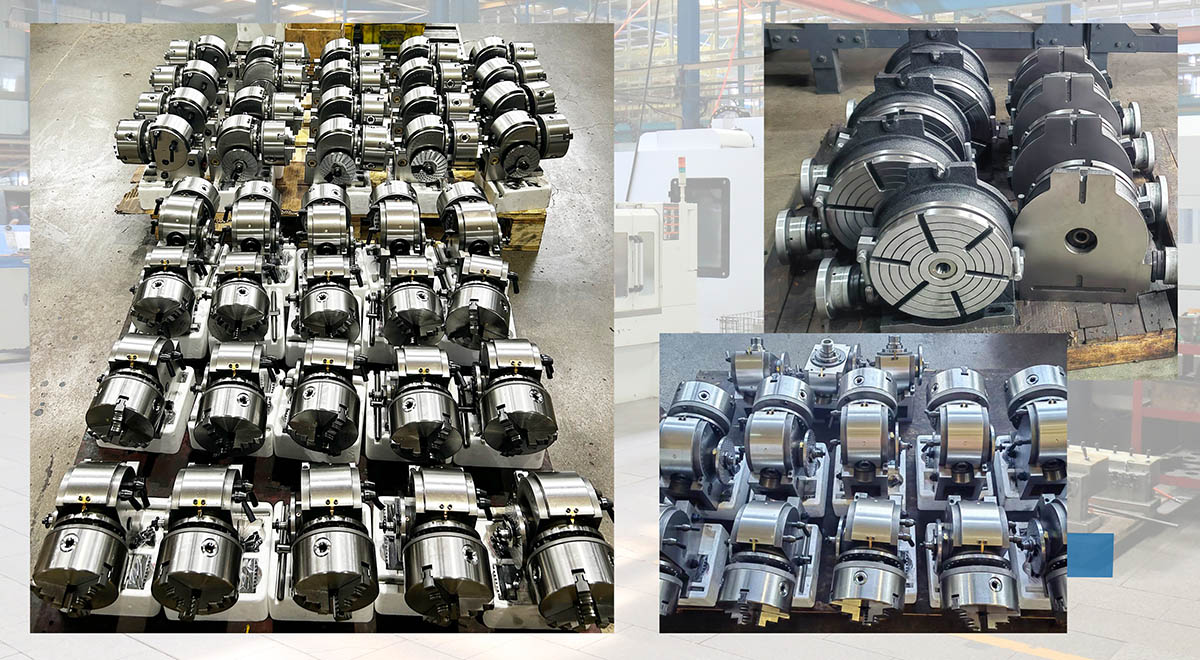

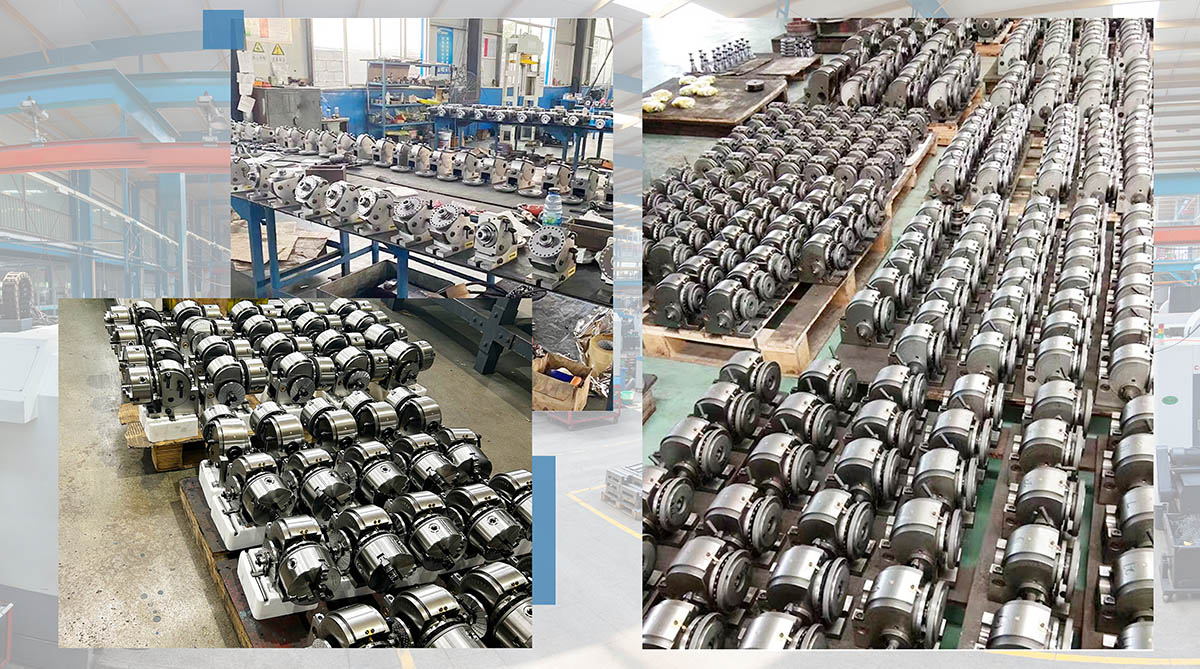

Fotografías de productos en el taller

Nuestro taller mantiene un inventario robusto de productos semi-acabados, asegurando un suministro constante y permitiéndonos cumplir con los plazos ajustados con velocidad y eficiencia. Con procesos de producción simplificados y una cadena de suministro bien organizada, garantizamos tiempos de respuesta rápidos sin comprometer la calidad. Nuestro experimentado equipo y las instalaciones de vanguardia nos permiten responder rápidamente a las demandas de los clientes, ofreciendo soluciones flexibles y una entrega rápida para mantener sus operaciones funcionando sin problemas.

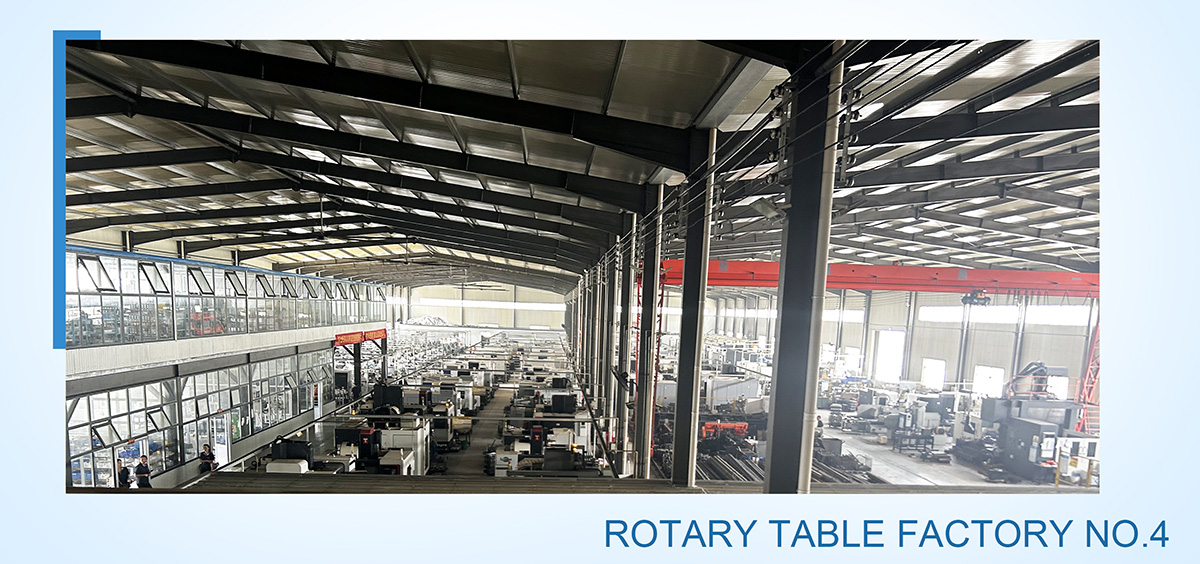

Mantalla de fábrica

Jining Jiehe Machinery Co., Ltd., establecido en 2000, es una empresa nacional de alta tecnología y una empresa innovadora e innovadora a nivel provincial. Especializado en accesorios de máquinas herramienta de CNC, la compañía ofrece más de 1,000 variedades de productos, con el 60% de los productos exportados. Con más de 200 máquinas CNC y un equipo de más de 100 empleados, Jiehe ha ganado más de 30 patentes nacionales y es reconocido por sus conocidas marcas registradas como CNCJiehe, Sun Moon Lake y Goose. La compañía participa regularmente en exposiciones internacionales en Beijing, Shanghai, Estados Unidos, Alemania, Italia y Tokio, construyendo una fuerte presencia en el mercado global. Al comparar las principales empresas en Alemania y Japón, Jiehe ha logrado un rápido desarrollo y estableció una producción integral y una base de I + D con subsidiarias en Jining, Shandong, Suzhou y más allá.
