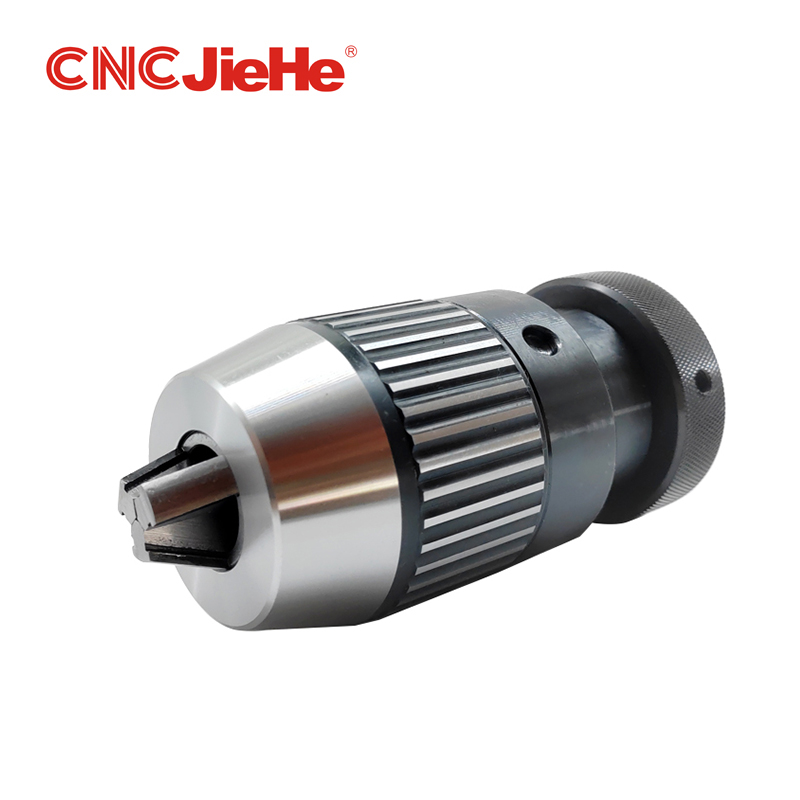

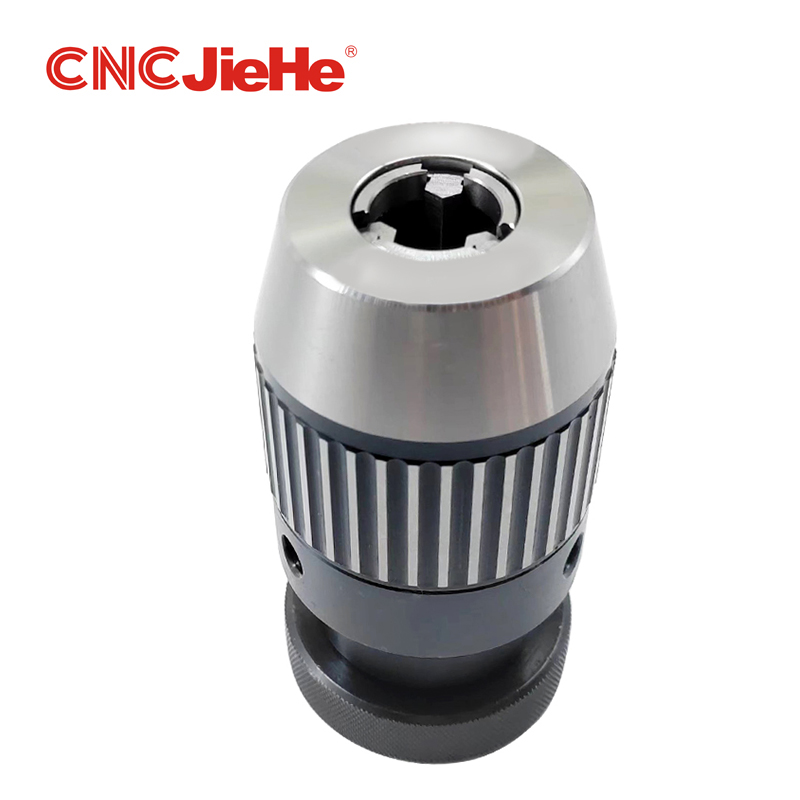

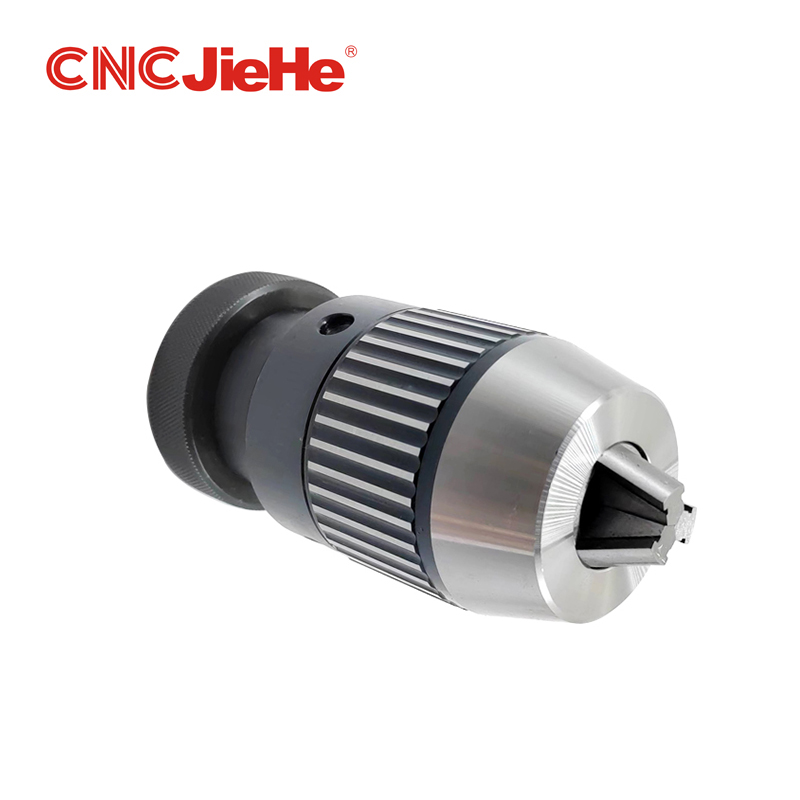

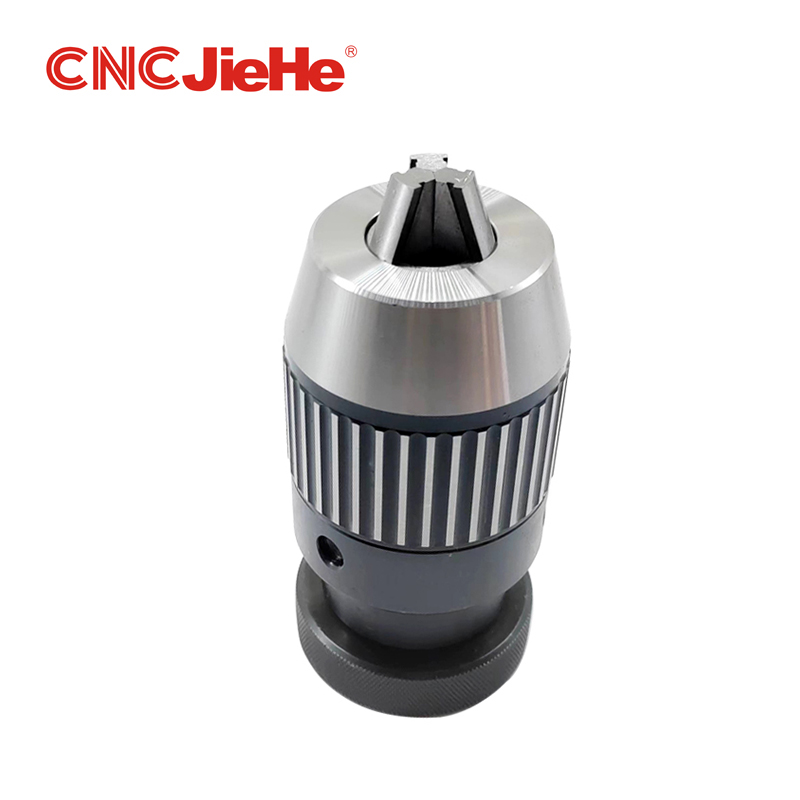

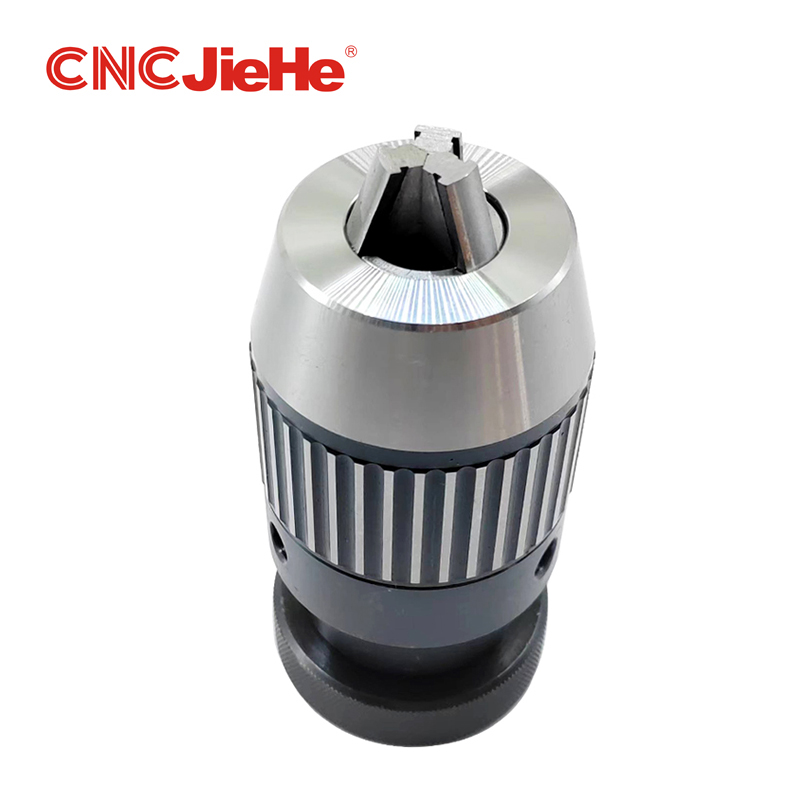

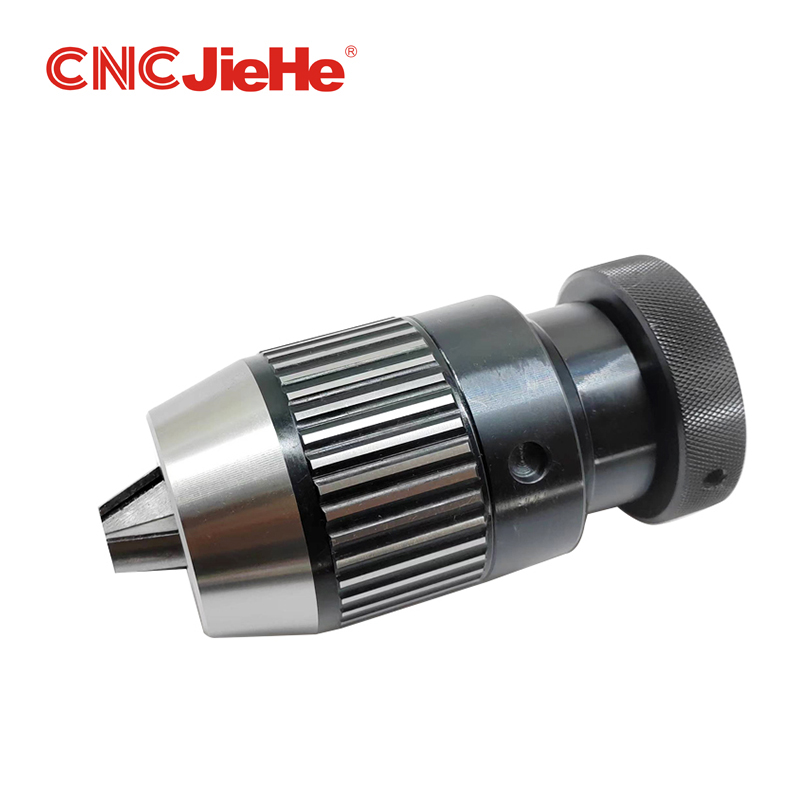

Portabrocas sin llave

Descripción del Producto

El portabrocas sin llave es un dispositivo de sujeción de herramientas diseñado específicamente para el mecanizado de alta precisión, que combina las funciones de un portabrocas y un vástago de herramienta. Presenta un diseño de estructura monolítica, que ofrece alta rigidez, alta coaxialidad y alta precisión, lo que garantiza una estabilidad y repetibilidad excepcionales durante

Rotación de alta velocidad y mecanizado de precisión. El mandril de portabrocas integrado APU se utiliza comúnmente en máquinas CNC y centros de mecanizado, especialmente para aplicaciones que requieren taladrado, fresado y roscado de alta precisión. Su diseño compacto y rendimiento superior lo hacen ampliamente utilizado en industrias como la aeroespacial, la automoción y el procesamiento de moldes.

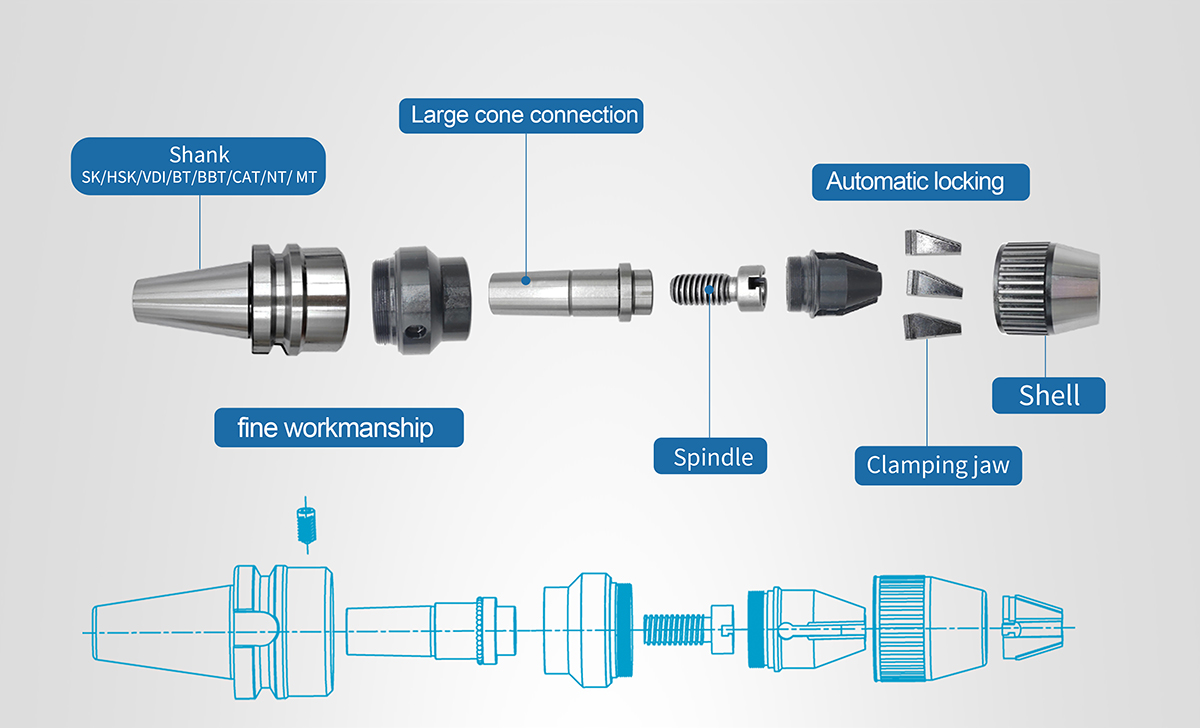

Esquema del producto

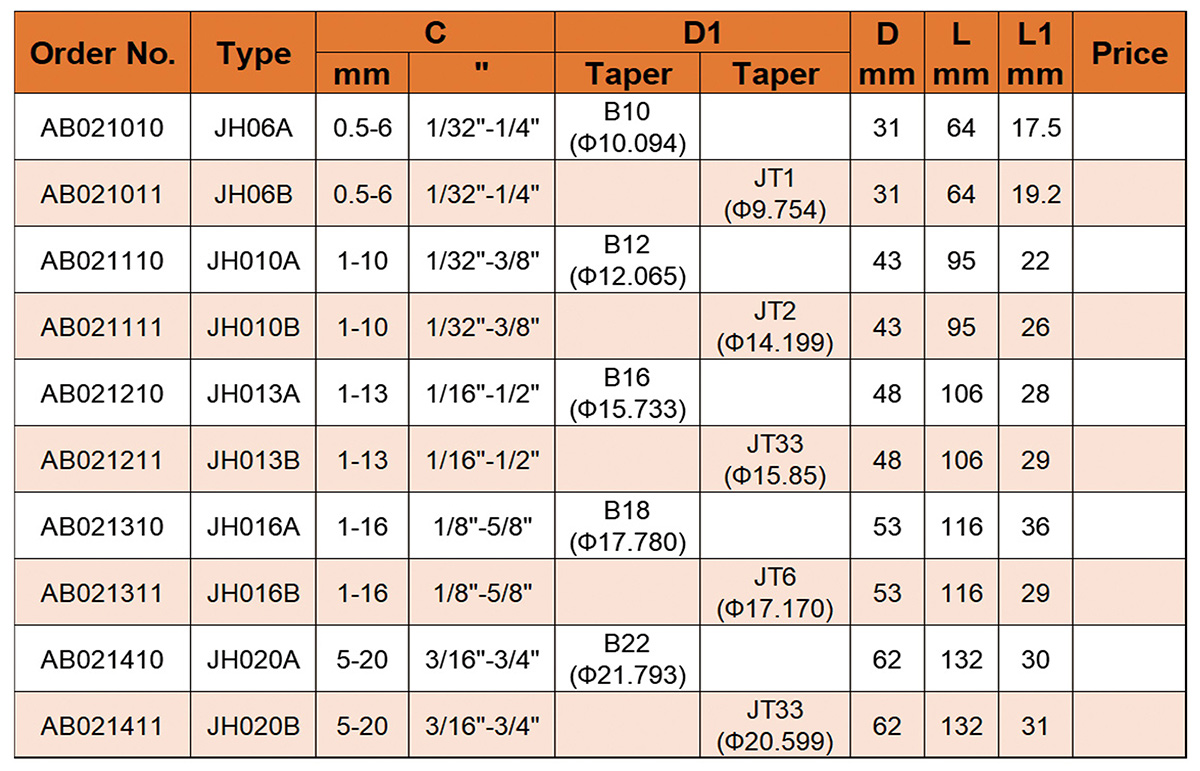

Parámetro del producto

¿Por qué elegir JieHe?

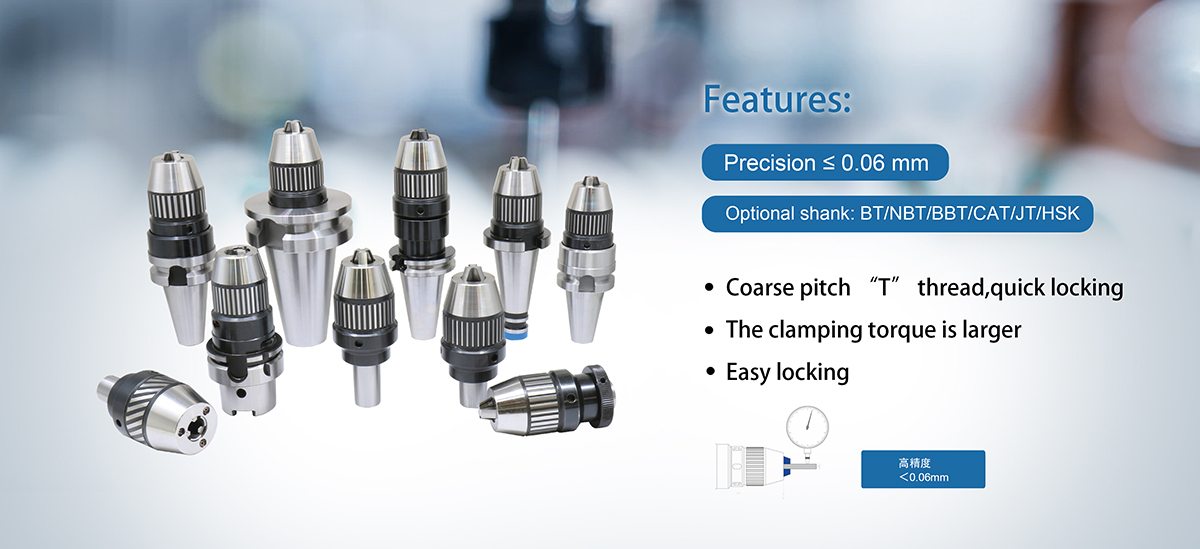

Elija CNC JieHe por su precisión, confiabilidad y eficiencia.NuestroPortabrocas sin llavePrecisión <0,06 mm. Accionamiento por tornillo con rosca trapezoidal, alta estabilidad, fuerte autobloqueo. La caja del cuerpo está hecha de acero de aleación, dureza de temple HRC58-62, buena resistencia al desgaste. 4. La mandíbula se ha procesado, alta densidad, dureza del tratamiento térmico HRC58-62, buena resistencia al desgaste. Tiene función de autobloqueo, utilice una llave especial.Respaldados por nuestro compromiso con los estándares globales (ISO, DIN, JIS-B, ANSI) y precisión constante a través del tratamiento térmico al vacío, nuestros productos están diseñados para satisfacer sus necesidades de mecanizado más difíciles.Confíe en nosotros para brindarle calidad, precisión y un soporte inigualable para sus operaciones.

Sistema de producto

Alta rigidez y estabilidad: el diseño monolítico reduce las conexiones entre los componentes, mejorando la rigidez general y minimizando eficazmente las vibraciones durante el mecanizado de alta velocidad, lo que garantiza la estabilidad del proceso.

Alta coaxialidad: La estructura integrada asegura una coaxialidad extremadamente alta entre el mandril y el mandril, garantizando precisión durante la perforación o el corte, lo que lo hace particularmente adecuado para requisitos de mecanizado de alta precisión.

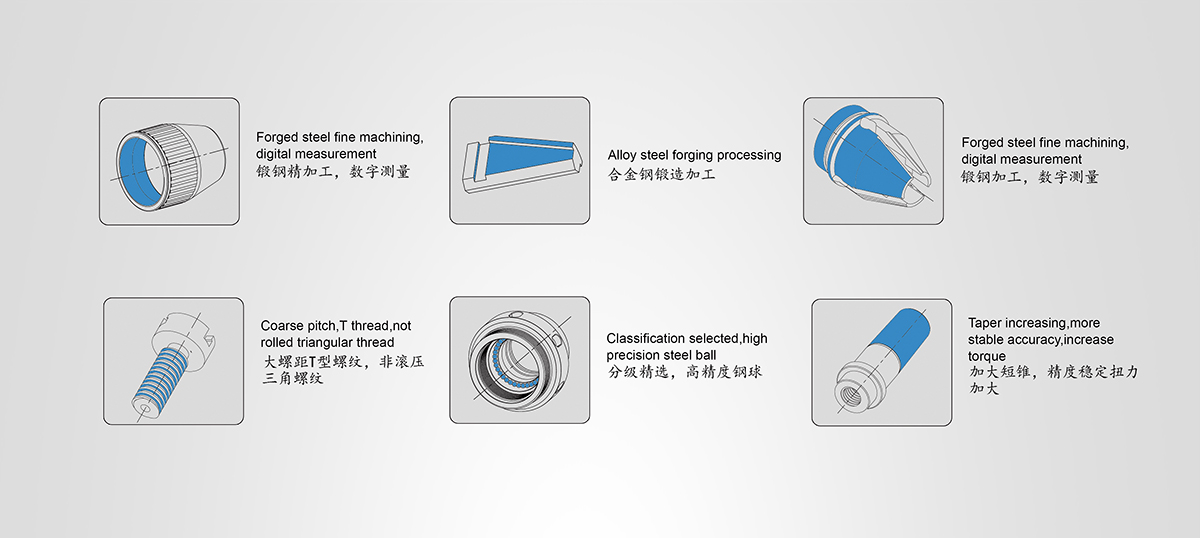

Ventajas del producto

Alta repetibilidad: El diseño integrado elimina los errores de ensamblaje que pueden ocurrir en las estructuras divididas tradicionales, lo que garantiza una alta repetibilidad cada vez que se cambia la herramienta.

Diseño compacto: La estructura compacta reduce la longitud total de la herramienta, lo que la hace adecuada para su uso en entornos de mecanizado con limitaciones de espacio y al mismo tiempo mejora el rendimiento dinámico de la máquina herramienta.

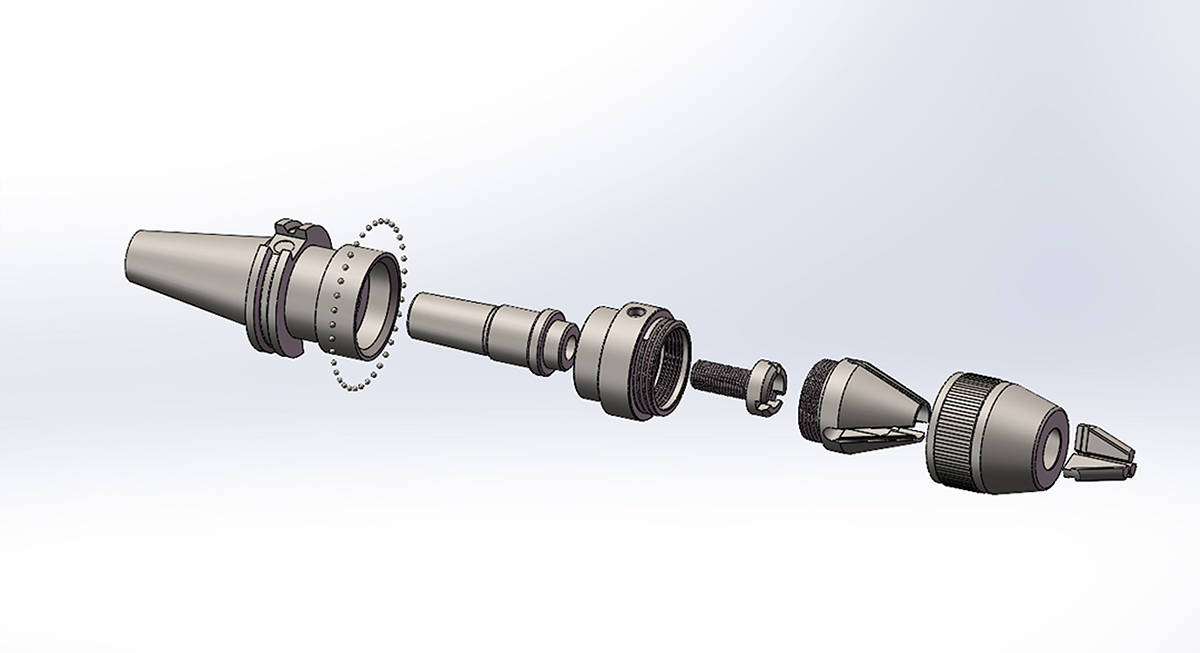

Diagrama 3D del producto

El diagrama 3D del mandril de taladro sin llave muestra su diseño estructural preciso y sus características funcionales.El diagrama 3D presenta claramente la estructura monolítica del mandril, incluida la sección del mandril, la conexión del vástago y el mecanismo de sujeción interno.A través de la perspectiva 3D, se puede observar intuitivamente el diseño compacto, la superficie de sujeción de alta precisión y la trayectoria de transmisión de fuerza optimizada.El diseño general refleja características como alta rigidez, alta coaxialidad y alta repetibilidad, lo que lo hace adecuado para escenarios de mecanizado de alta precisión.

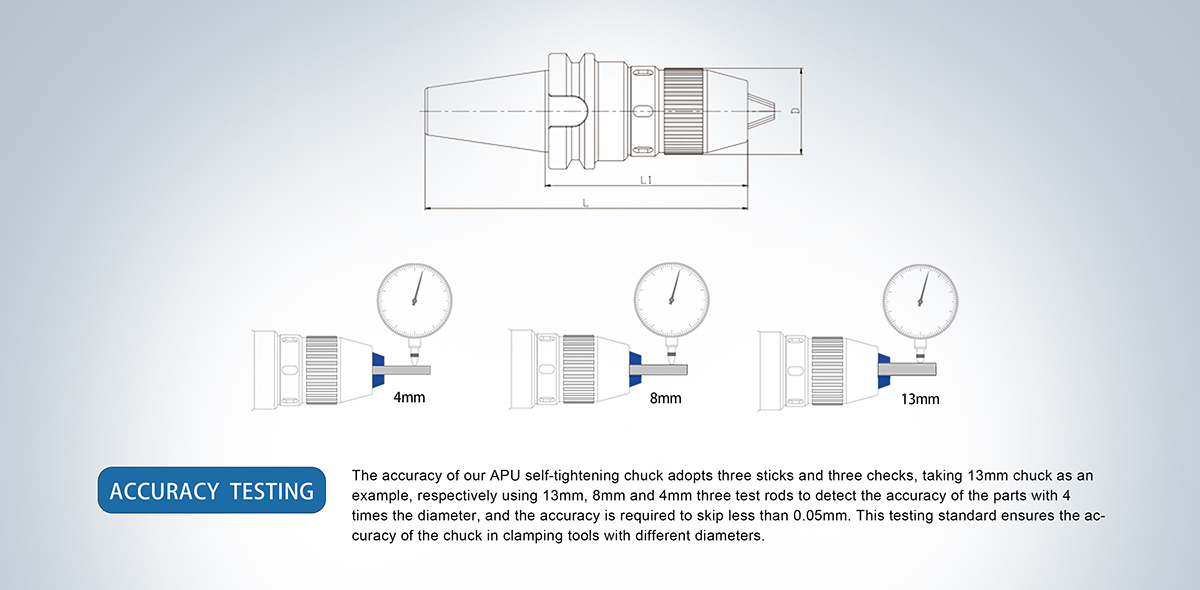

Exactitud

La prueba de precisión del mandril de taladro sin llave sigue un riguroso estándar de "tres barras, tres pruebas" para garantizar su rendimiento de alta precisión con herramientas de diferentes diámetros.Tomando como ejemplo un mandril de 13 mm, el proceso de prueba implica el uso de tres barras de prueba de 13 mm, 8 mm y 4 mm para medir la precisión de una pieza de trabajo con un diámetro cuatro veces mayor que el de la barra de prueba.La precisión requerida debe ser de 0,05 mm, lo que garantiza que el mandril mantenga una coaxialidad y estabilidad extremadamente altas al sujetar herramientas de varios diámetros.Este método de prueba no solo verifica la precisión del mandril en su rango de sujeción máximo, sino que también evalúa exhaustivamente su desempeño en diferentes condiciones de trabajo a través de pruebas de múltiples diámetros, satisfaciendo así las demandas del mecanizado de alta precisión.

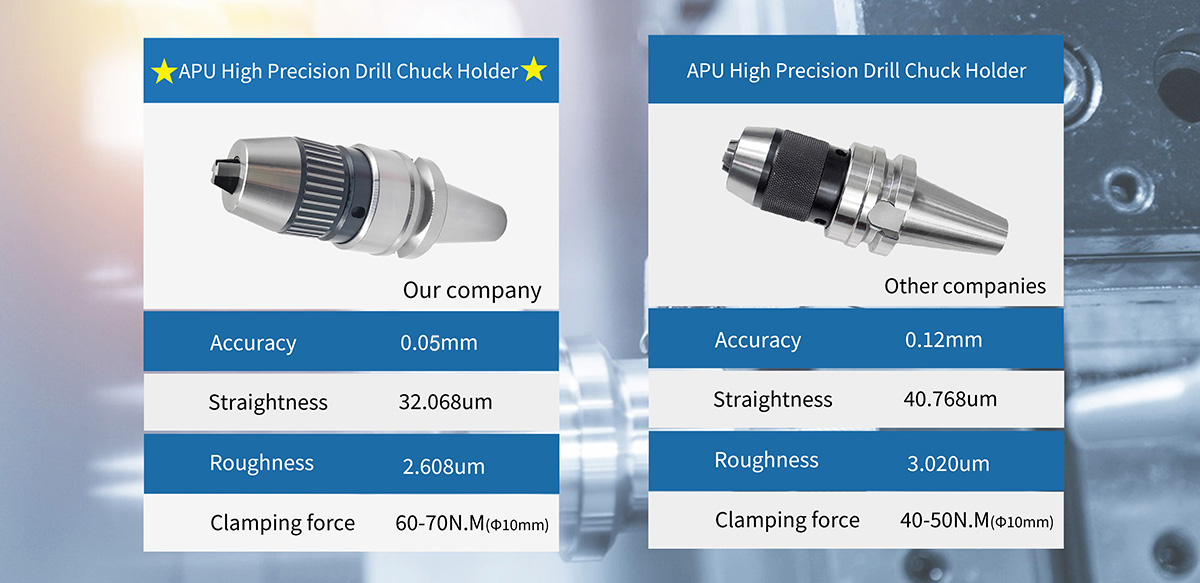

Comparación de productos

Alta precisión:La nueva APU utiliza procesos de fabricación avanzados y estándares de prueba más estrictos, lo que garantiza una coaxialidad y repetibilidad superiores en comparación con los modelos tradicionales y cumple con los requisitos de mecanizado de mayor precisión.

AltoRigidez: a través de un diseño estructural optimizado y una selección de materiales, la nueva APU mejora la rigidez general al tiempo que mantiene un perfil liviano, lo que reduce eficazmente las vibraciones durante el mecanizado de alta velocidad y mejora la estabilidad del procesamiento.

Larga vida útil: la nueva APU incorpora materiales más resistentes al desgaste y tecnologías de tratamiento de superficies para componentes clave, lo que extiende significativamente su vida útil y reduce los costos de mantenimiento.

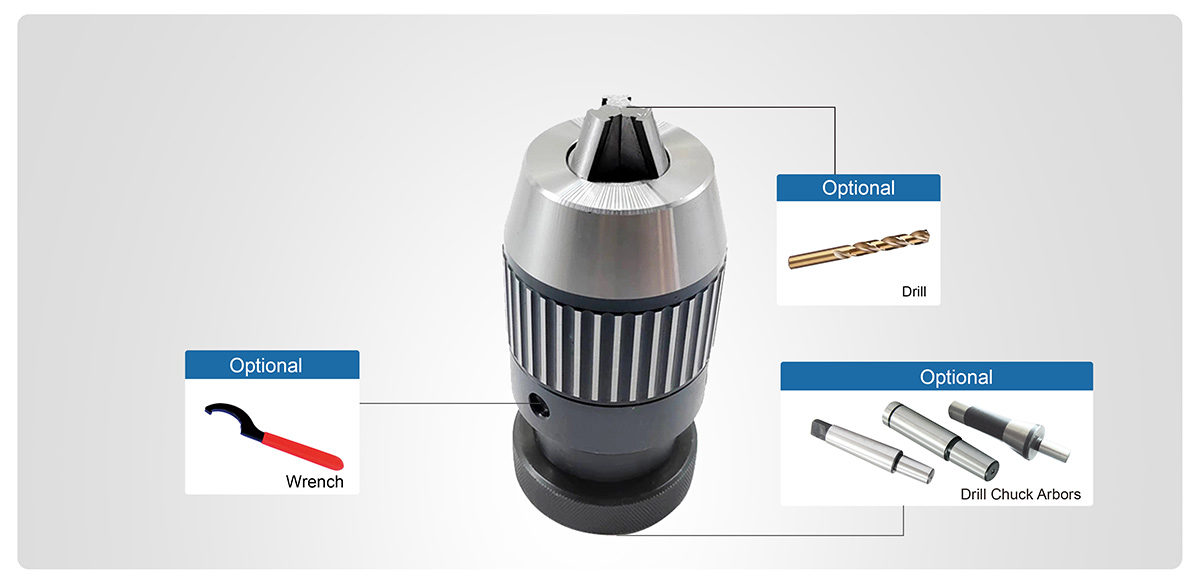

Accesorios opcionales

Nuestro producto ofrece una variedad de configuraciones opcionales.Con accesorios opcionales como mandriles de taladro para sk y pernos de tracción, podemos satisfacer los diversos requisitos de los usuarios con respecto a precisión y estabilidad.Además, se proporciona una llave para ayudar a los usuarios con la instalación y el mantenimiento del producto, lo que permite configuraciones personalizadas del producto.

Inspección de calidad

Jiehe Machinery posee una fábrica líder en la producción de portaherramientas y un centro de inspección y pruebas en China, con una capacidad de fabricación de primer nivel. Nuestros principales equipos de producción y pruebas incluyen GROB, TAKISAWA, Doosan, HAIMER, KELCH, ZOLLER, Mitutoyo, etc., y también contamos con la gama completa de portaherramientas estándar y calibradores de portaherramientas de la alemana Diebold. El uso de estos equipos garantiza aún más la superioridad de nuestra eficiencia de producción y la calidad de nuestros productos.

Contamos con una línea de producción inteligente, que garantiza la estabilidad de la calidad del producto y mejora enormemente la eficiencia de la producción.

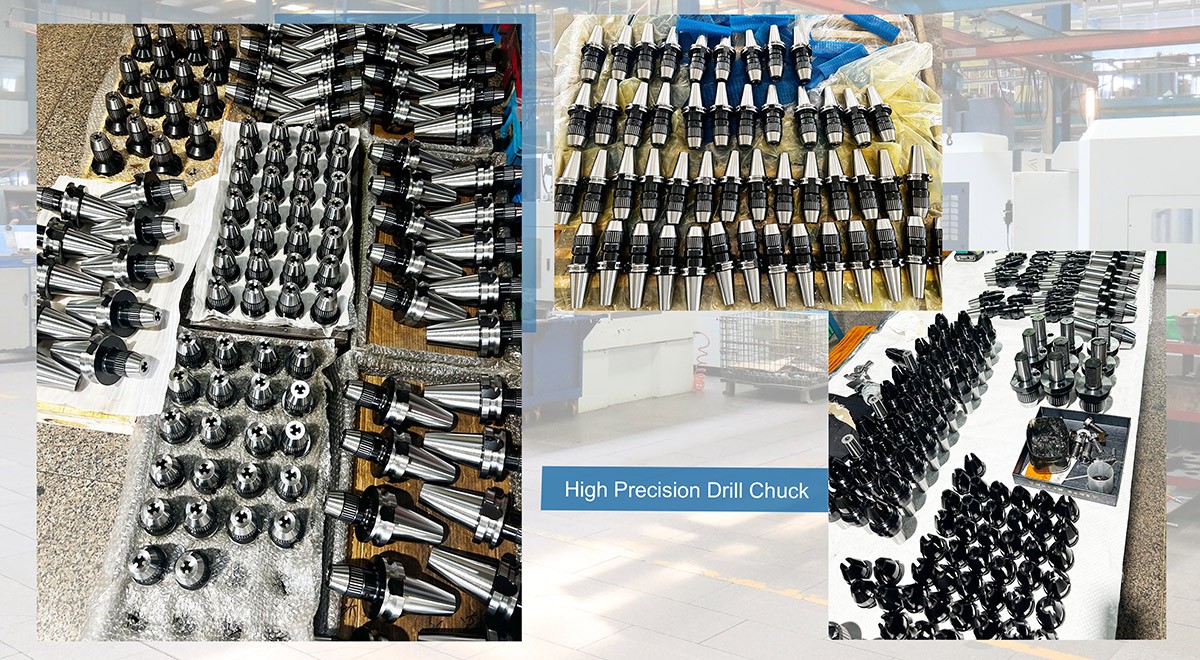

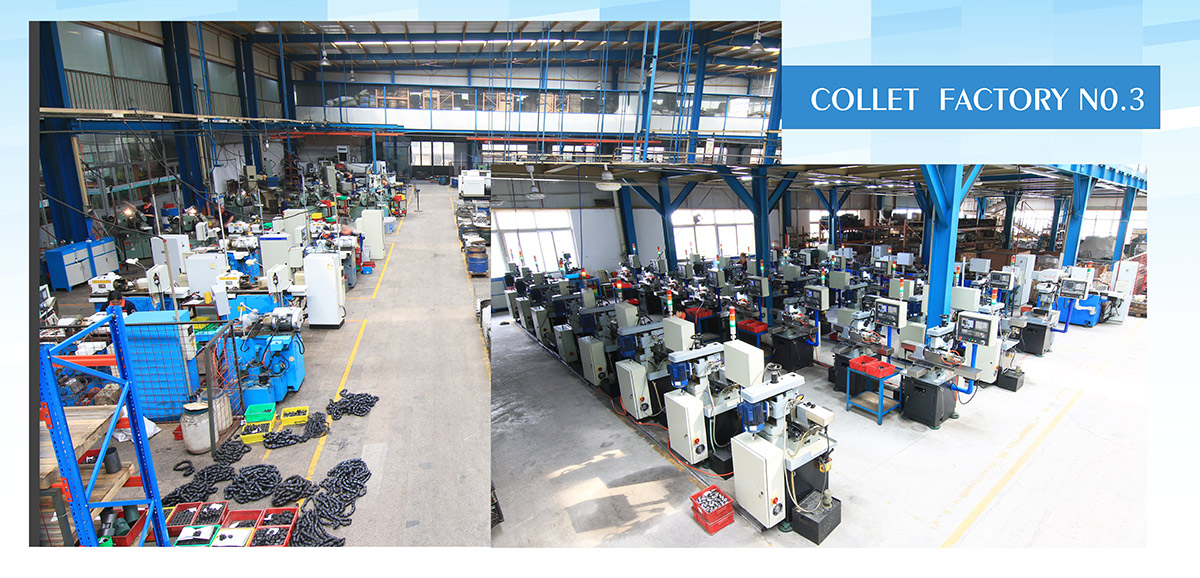

Fotografías de productos en el taller

Nuestro taller mantiene un amplio inventario de productos semiacabados, lo que garantiza un suministro constante y nos permite cumplir plazos ajustados con rapidez y eficiencia. Gracias a nuestros procesos de producción optimizados y una cadena de suministro bien organizada, garantizamos plazos de entrega rápidos sin comprometer la calidad. Nuestro equipo experimentado y nuestras instalaciones de vanguardia nos permiten responder con rapidez a las demandas de nuestros clientes, ofreciendo soluciones flexibles y entregas rápidas para garantizar el correcto funcionamiento de sus operaciones.

Visualización de fábrica

Jining Jiehe Machinery Co., Ltd., fundada en el año 2000, es una empresa nacional de alta tecnología y una empresa provincial innovadora y tecnológicamente avanzada. Especializada en accesorios para máquinas herramienta CNC, la empresa ofrece más de 1000 variedades de productos, de los cuales el 60% se exporta. Con más de 200 máquinas CNC y un equipo de más de 100 empleados, Jiehe ha obtenido más de 30 patentes nacionales y es reconocida por marcas como CNCJiehe, Sun Moon Lake y Goose. La empresa participa regularmente en ferias internacionales en Pekín, Shanghái, EE. UU., Alemania, Italia y Tokio, consolidando una sólida presencia en el mercado global. Al comparar empresas líderes en Alemania y Japón, Jiehe ha logrado un rápido desarrollo y ha establecido una base integral de producción e I+D con filiales en Jining, Shandong, Suzhou y otras ciudades.
