Sistema de chuck hidráulico de alta precisión

Sistema de chuck hidráulico de alta precisión

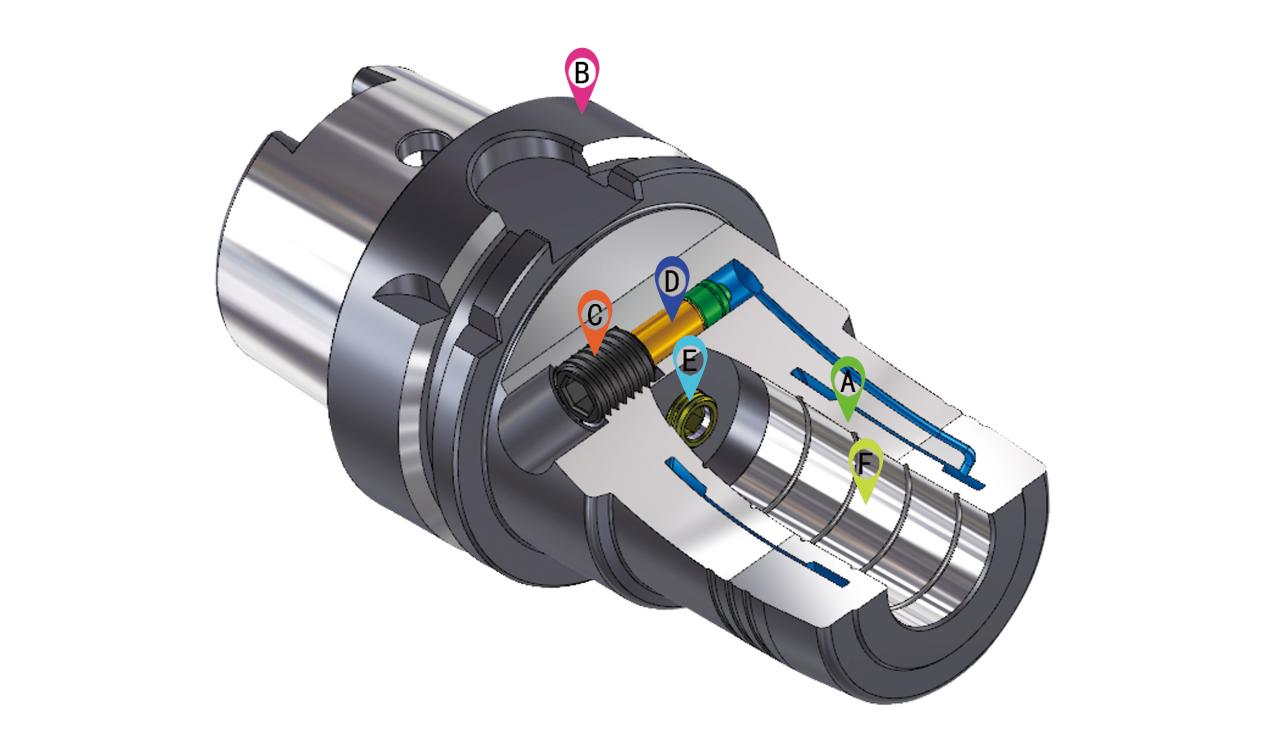

A. La manga de expansión se expande contra el vástago de la herramienta. Este proceso de sujeción primero centra el vástago de la herramienta antes de sujetarlo completamente sobre toda la superficie. El sistema de cámara llena TH con fluido hidráulico, ejerciendo un efecto de amortiguación en la herramienta clamepada. Se minimiza el desgaste en el borde de la herramienta, la vida útil aumenta hasta en un 40 %.

B. El cuerpo del soporte de la herramienta incluye la interfaz de la máquina, por ejemplo,

HSKSK, JIS-BT, CAT, ETC.

C. El pistón de actuación se mueve con el tornillo de actuación y se aprieta a una parada muerta sin una llave de par.

D. El pistón de actuación comprime el fluido hidráulico en el sistema de cámara.

E. para presagiar rápido y fácil.

F. La enorme presión de sujeción del tendón hidráulico

El tollador de eapansion crea un desplazamiento de aceite, grasa o residuos lubricantes en el surco que hace que las superficies permanezcan secas.

¿Cómo usar el chuck hidráulico?

1. Al instalar la herramienta de corte, el soporte de la herramienta hidráulica debe encenderse la humedad y las manchas de aceite del orificio interno y el diámetro exterior de la herramienta mantenida.

1. No sujetes antes de que se coloque la herramienta, el fuck no se usa durante mucho tiempo. O no en la herramienta, afloje el tornillo de presión del chuck, para evitar la presión del aire de mucho tiempo, afectando la precisión del agujero interno.

2. La longitud de inserción de la herramienta sostenida por el chuck hidráulico no debe ser inferior a L (mire el gráfico)。 De lo contrario, hará deformación del agujero hidráulico, precisión de mala precisión, fuga de aceite, deslizamiento de herramientas y pronto la estatura

3. Cuando se presuriza el mango hidráulico, la llave de tipo T debe atornillarse, el tornillo se gira por completo a su límite.

4. La herramienta de sujeción de chuck hidráulico debe estar con rango de intolerancia, la tolerancia del diámetro de la herramienta P4 -CAN se usa hs.Oster H6 usado.

5. La geometría de la herramienta utilizada para el chuck hidráulico es un círculo completo. No se usa con herramientas de corte hechas con un piso en el vástago.

6. No use un tornillo de bloqueo de accesorios no originales, y no modifique el tamaño de la apariencia del fuck hidráulico.

7. LF no hay presión, fuga de aceite, presión pequeña y otros fenómenos, por favor contacte al vendedor está prohibido a uno mismo.
